Tipps und KnowHow beim Luftfilter Unterteil gesucht.

Hallo an alle.

Ich bin gerade dabei den Luftfilterkasten des 2H nachzubauen und zu Optimieren.

Wenn jemand Erfahrungen gesammelt hat und Tipps hat wäre ich dankbar wenn man sich hier darüber austauschen könnte.

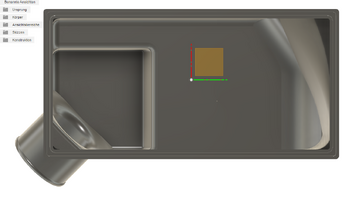

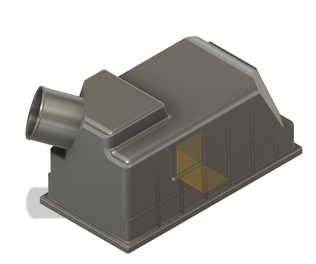

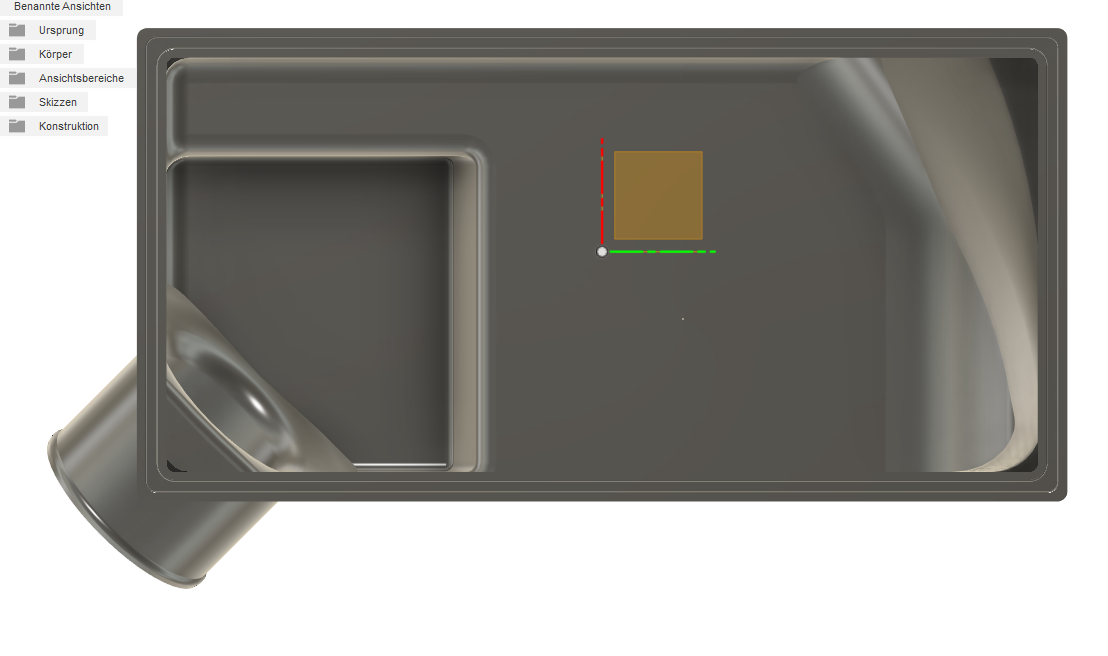

Hier mal der Stand vom jetzigen Stand:

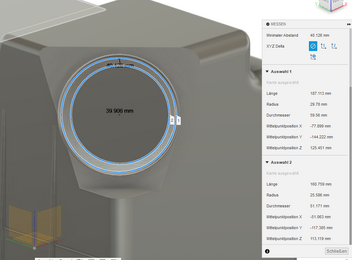

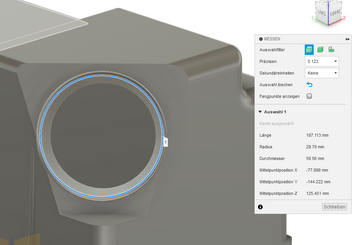

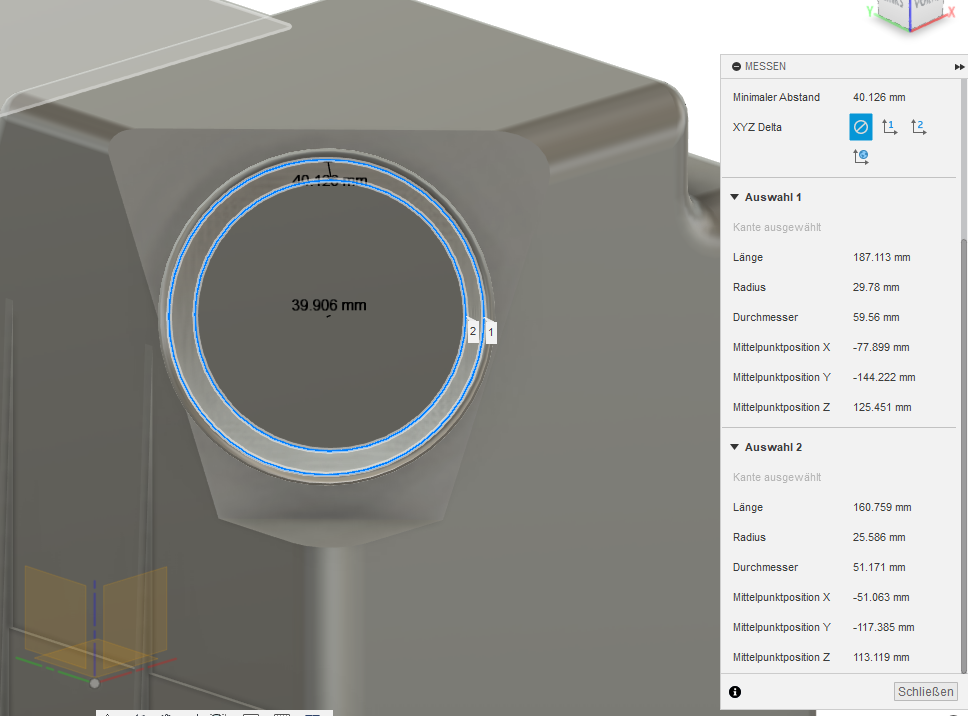

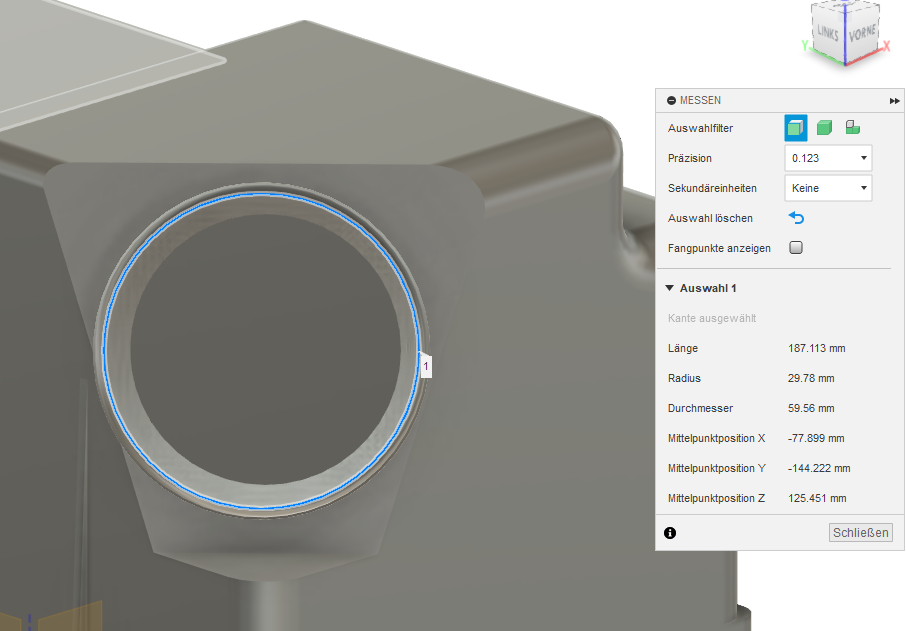

Den Einlass habe ich mit 60mm Konstruiert und der Eingang in den Kasten verjüngt auf 50mm um die Luft zu Beschleunigen:

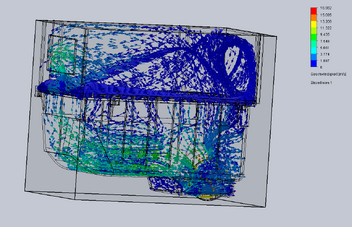

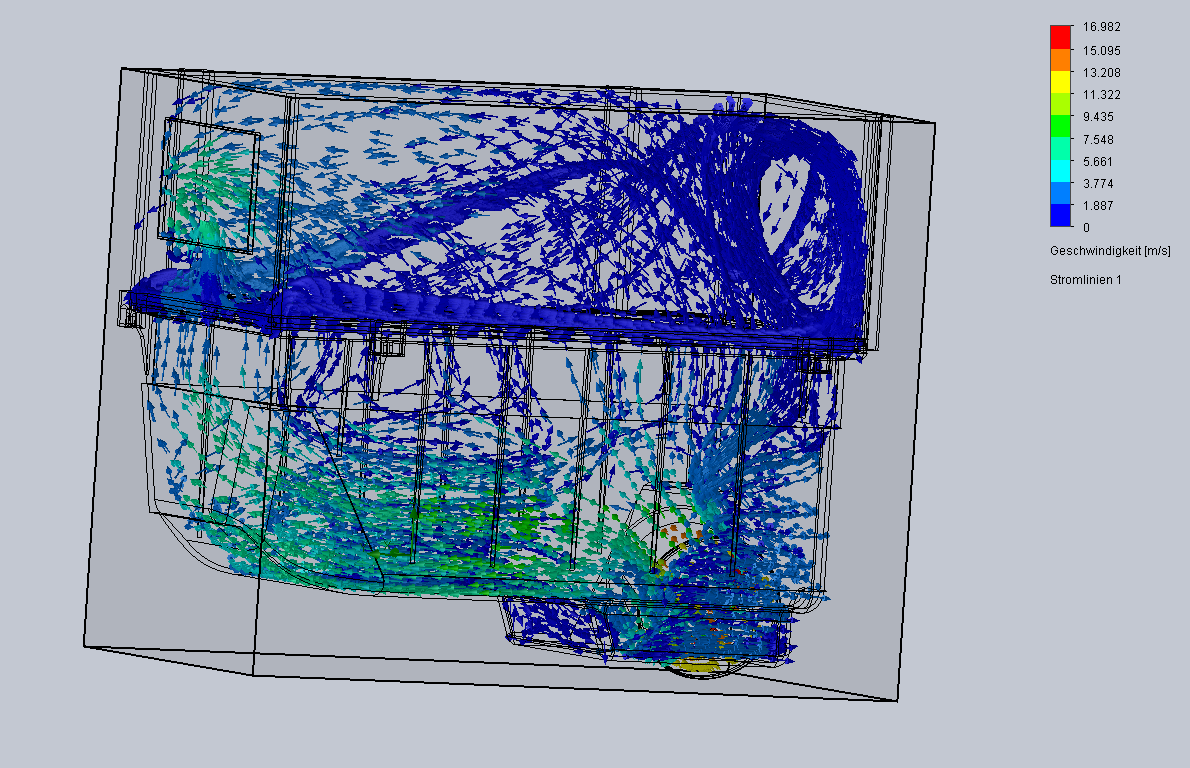

Ich habe dann eine Strömungsanalyse mit Luftfilter und Dummy-Oberteil durchlaufen lassen.
Randbedingungen waren:Volumenstrom bei 2500 U/min - 0,034 m³/s
Temperatur 20 °CAuslass = Umgebungsdruck 0 Pa

Leider dichtet er mir die Fläche zum Oberteil nicht richtig ab. Dadurch entstehen im Oberteil Verwirbelungen am Rand die aber erstmal vernachlässigbar sind.

Falls jemand Tipps oder Ideen hat was man noch verbessern könnte immer her damit.

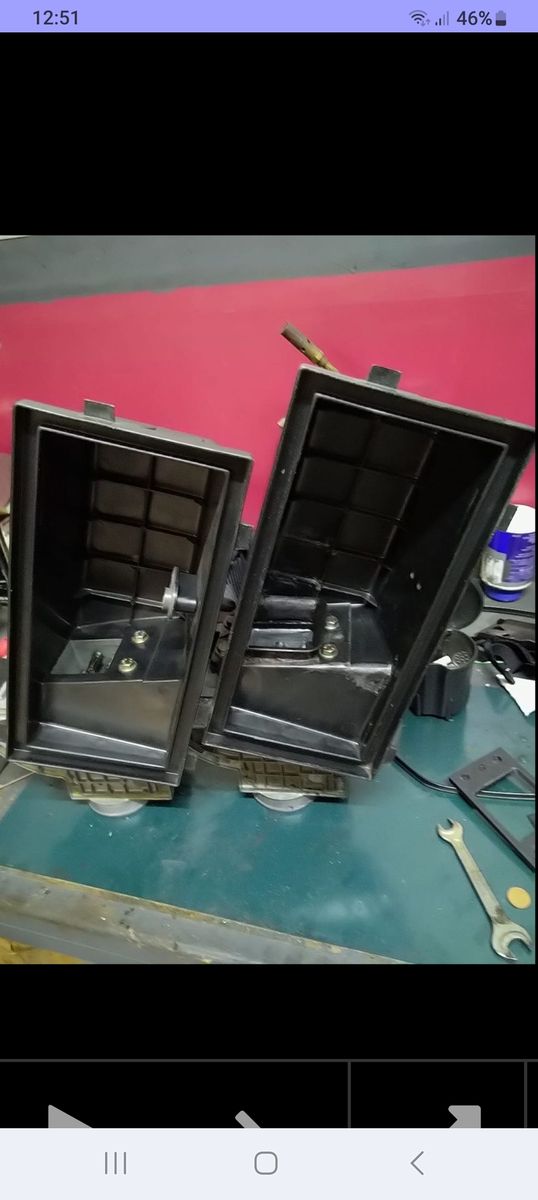

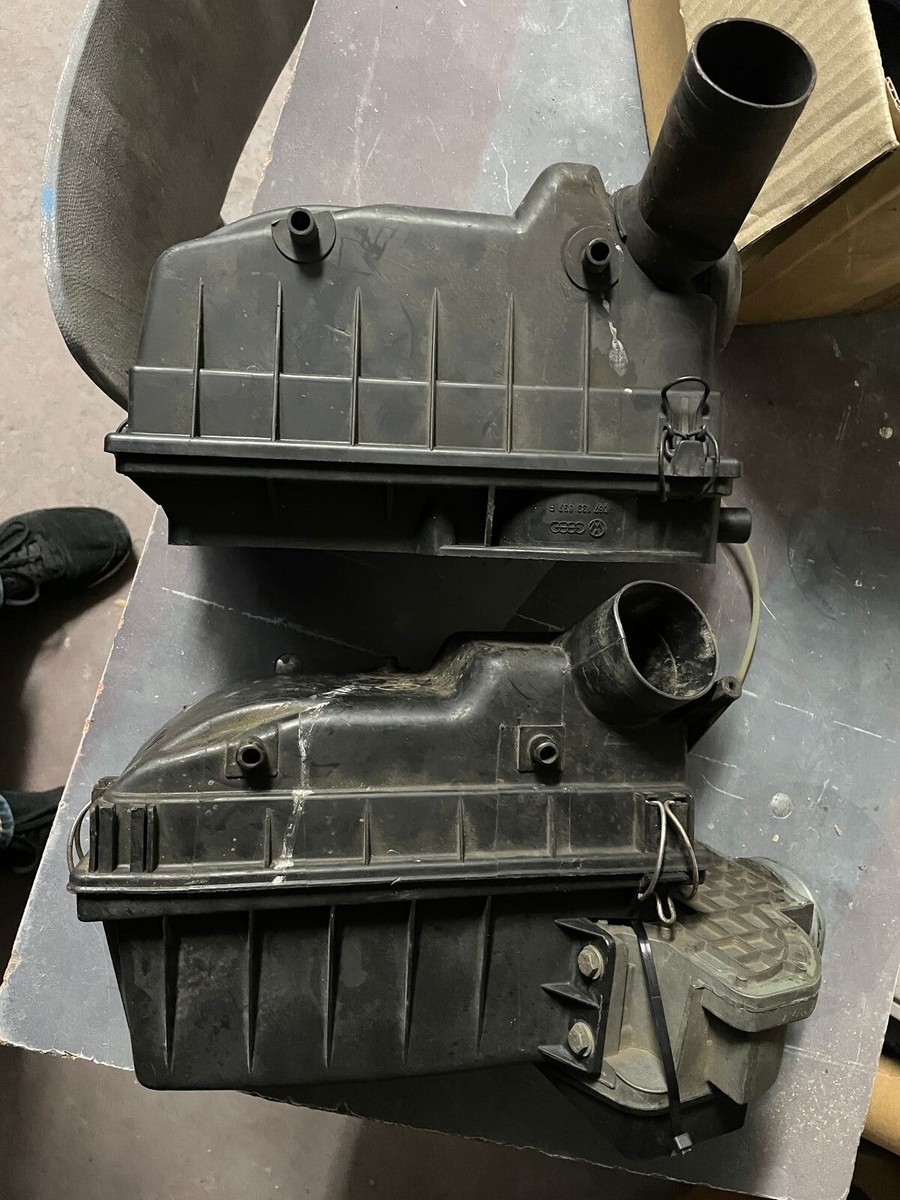

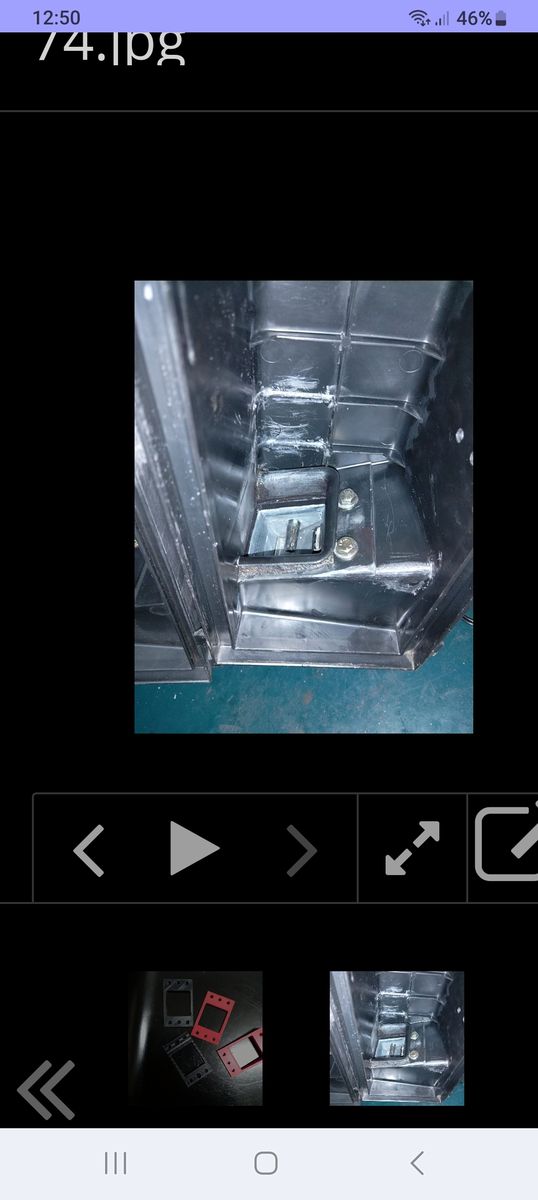

Schönes Wochenende an alle und ein Großes Dankeschön an Sharky für die Leihgabe des Unterteils.

Zitat von Crazyspeedboss

Was ist denn wenn du die simulation mit einem Luftfilter durchführst? Dann hast du nicht einen großen holen Kasten, der Filter reguliert das bestimmt selbst wenn es einer von K&N wäre.

Die Simulation habe ich mit einem Luftfilter durchgeführt, damit der gegendruck auch berücksichtigt werden kann. Das Programm oder ich sind nur nicht in der Lage den Rand zwischen Luftfilter und Kasten richtig abzudichten.
