3d Drucker

oh ... das 1. nochmal

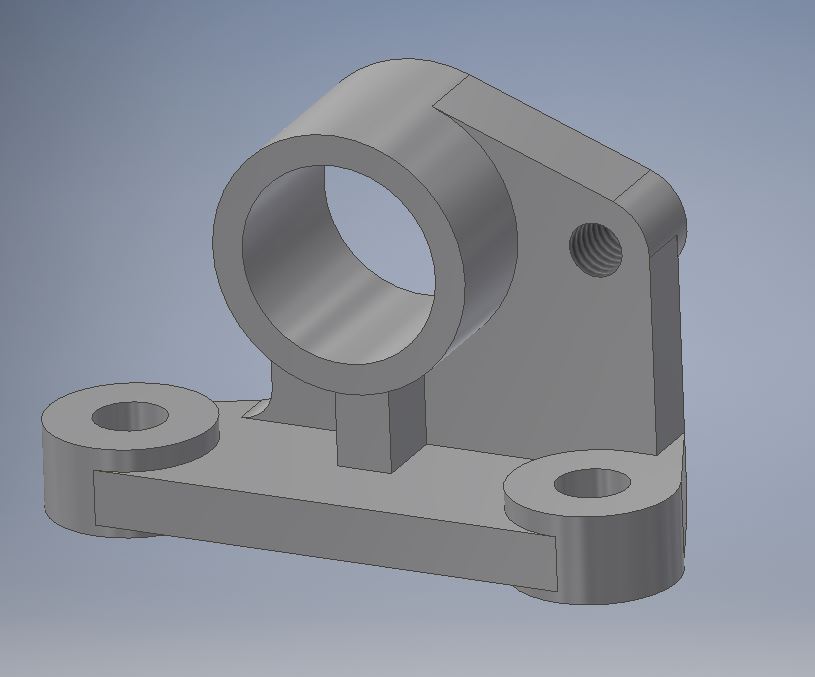

Hab da mal schnell was gebastelt. Natürlich nicht ganz 1:1, da ich nicht alle Maße habe. Aber rein die Funktionsmaße sollten so eigentlich stimmen.

Jetzt brauchst die STL-Datei zum Drucken? Oder was ist die weitere Vorgehensweise?

Ich würd erstmal einen Dummy aus Kunststoff drucken, um zu testen ob alle Maße stimmen..

Schon Irre, was Sharkys Zeichnung so hergibt ....

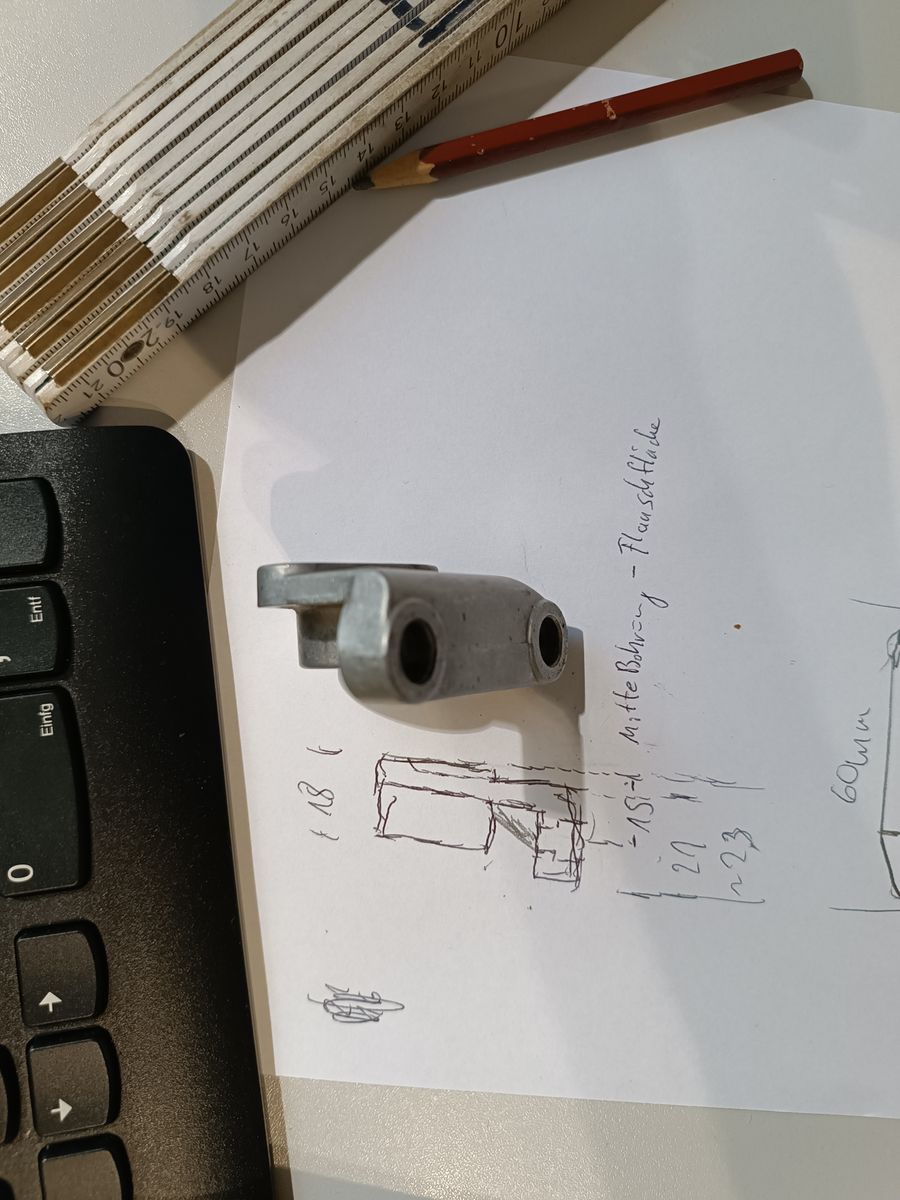

Wichtigstes Funktionsmaß ist der Abstand der unteren beiden Bohrungen , der Abstand Mitte dieser Bohrungen zur Flansch Rückseite 15mm

Die 18mm Bohrung Mittig zu den beiden Bohrungen und der Abstand untere Fläche - Mitte 18mm Bohrung = 26mm

Alles mit Schieblehre abgenommen und Mitte Bohrungen optisch geschätzt

Die Idee wäre nun, einen Dienst zu finden der so etwas druckt oder fräst .

Kannst Du den Plaste Prototypen drucken ? Kosten übernehme ich natürlich .

Zitat von ulridos

Schon Irre, was Sharkys Zeichnung so hergibt ....

Was möchtest du trinken?

Zitat von ulridos

Schon Irre, was Sharkys Zeichnung so hergibt ....

Wichtigstes Funktionsmaß ist der Abstand der unteren beiden Bohrungen , der Abstand Mitte dieser Bohrungen zur Flansch Rückseite 15mm

Die 18mm Bohrung Mittig zu den beiden Bohrungen und der Abstand untere Fläche - Mitte 18mm Bohrung = 26mm

Alles mit Schieblehre abgenommen und Mitte Bohrungen optisch geschätzt

Die Idee wäre nun, einen Dienst zu finden der so etwas druckt oder fräst .

Kannst Du den Plaste Prototypen drucken ? Kosten übernehme ich natürlich .

Alles anzeigen

Ja ich kann den Prototyp grundsätzlich mal aus PLA drucken.

Hast du sonst keinen im Bekanntenkreis der einen 3D Drucker hat?

nicht das ich wüsste .

Wir haben in der Firma aktuell kein Stützmaterial mehr.

Man kann das Teil nur mit Stützmaterial drucken.

Sobald wir das Material wieder vorrätig haben, druck ich dir das Teil.

Zitat von Baengel

Wir haben in der Firma aktuell kein Stützmaterial mehr.

Man kann das Teil nur mit Stützmaterial drucken.

Sobald wir das Material wieder vorrätig haben, druck ich dir das Teil.

Baengel: Denkst Du noch dran ?

Zitat von ulridos

Baengel: Denkst Du noch dran ?

Habs nicht vergessen. Material haben wir jetzt wieder da, aber er ist gerade voll belegt. Private Dinge müssen hinten anstehen

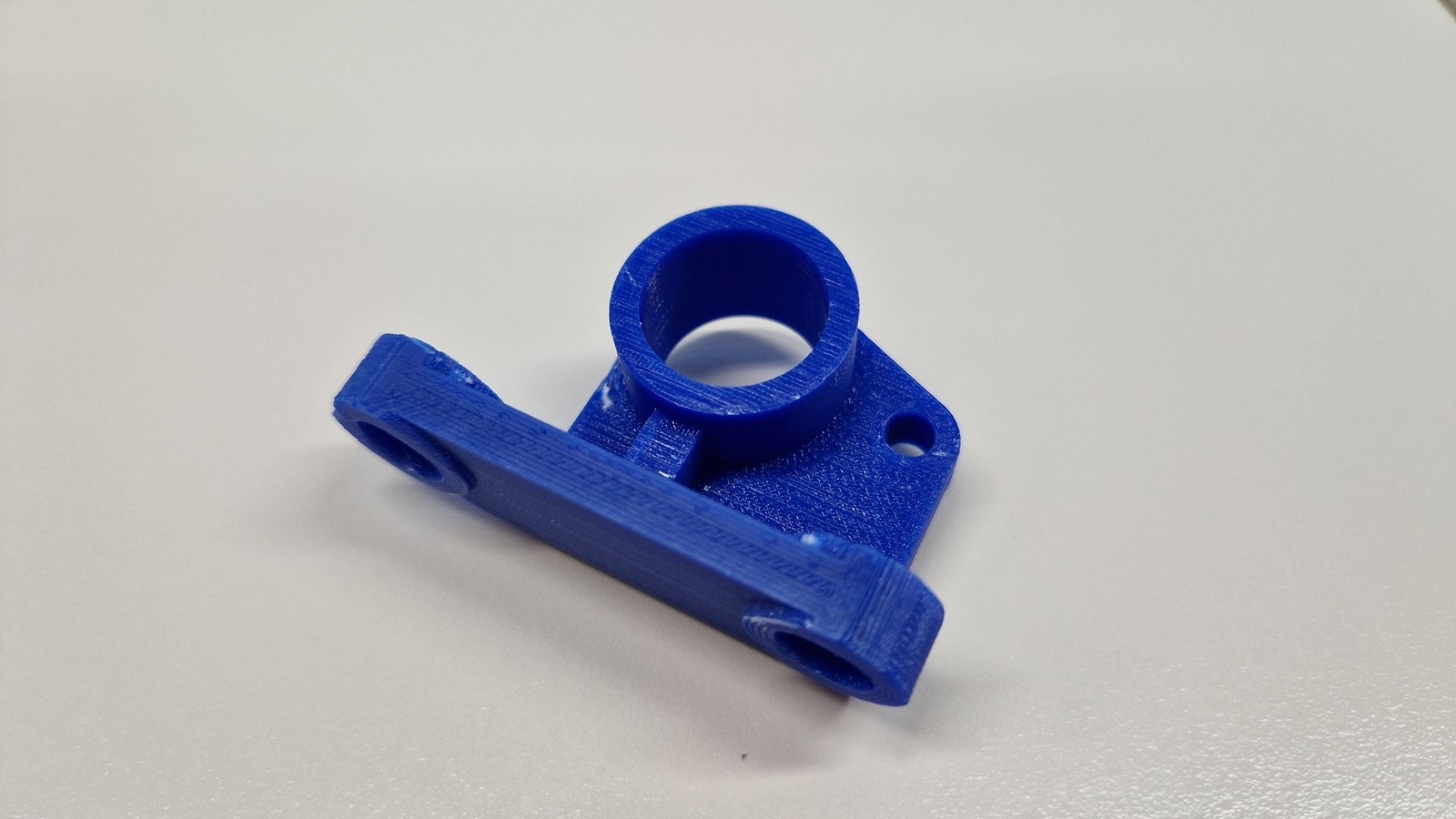

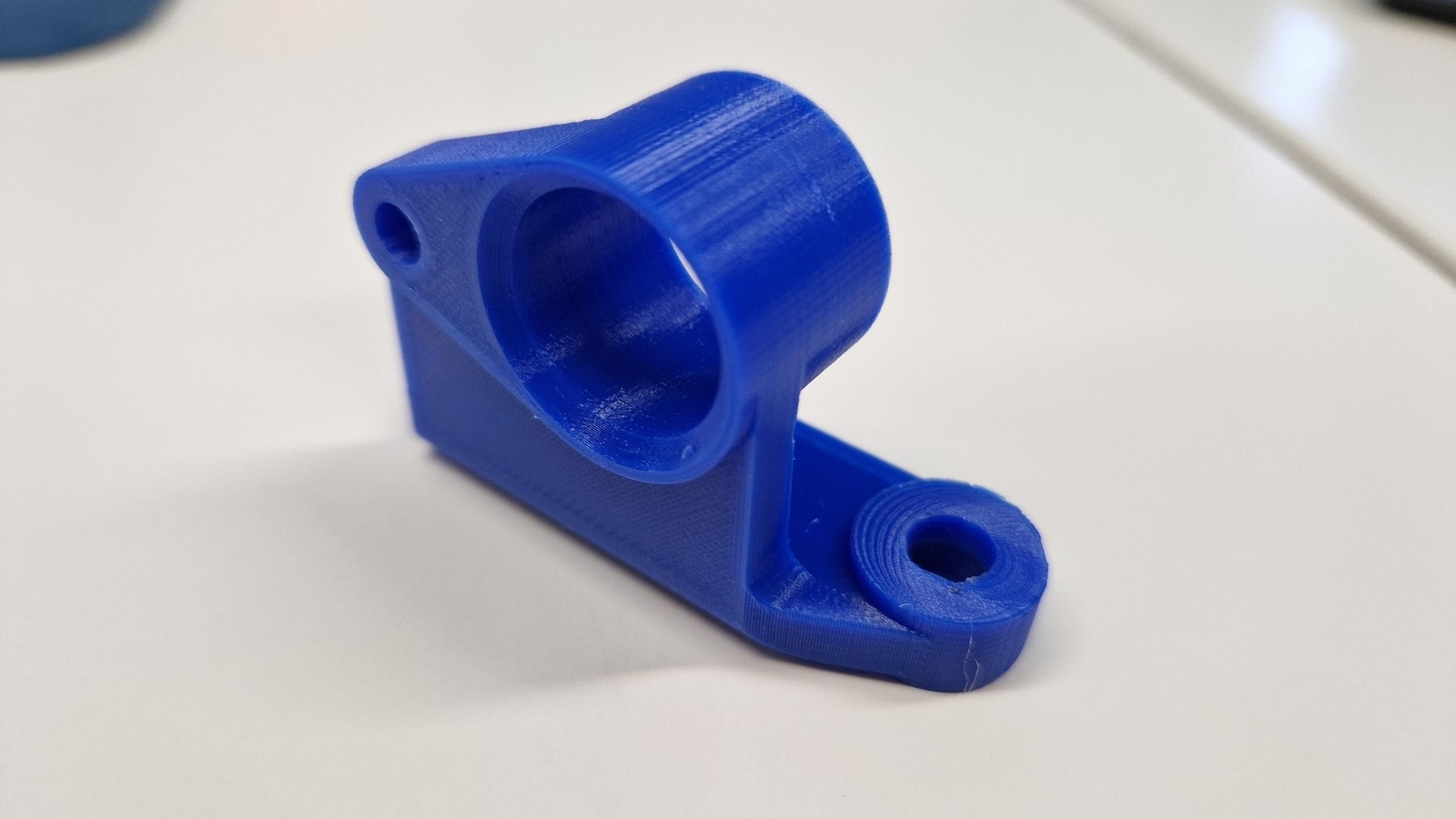

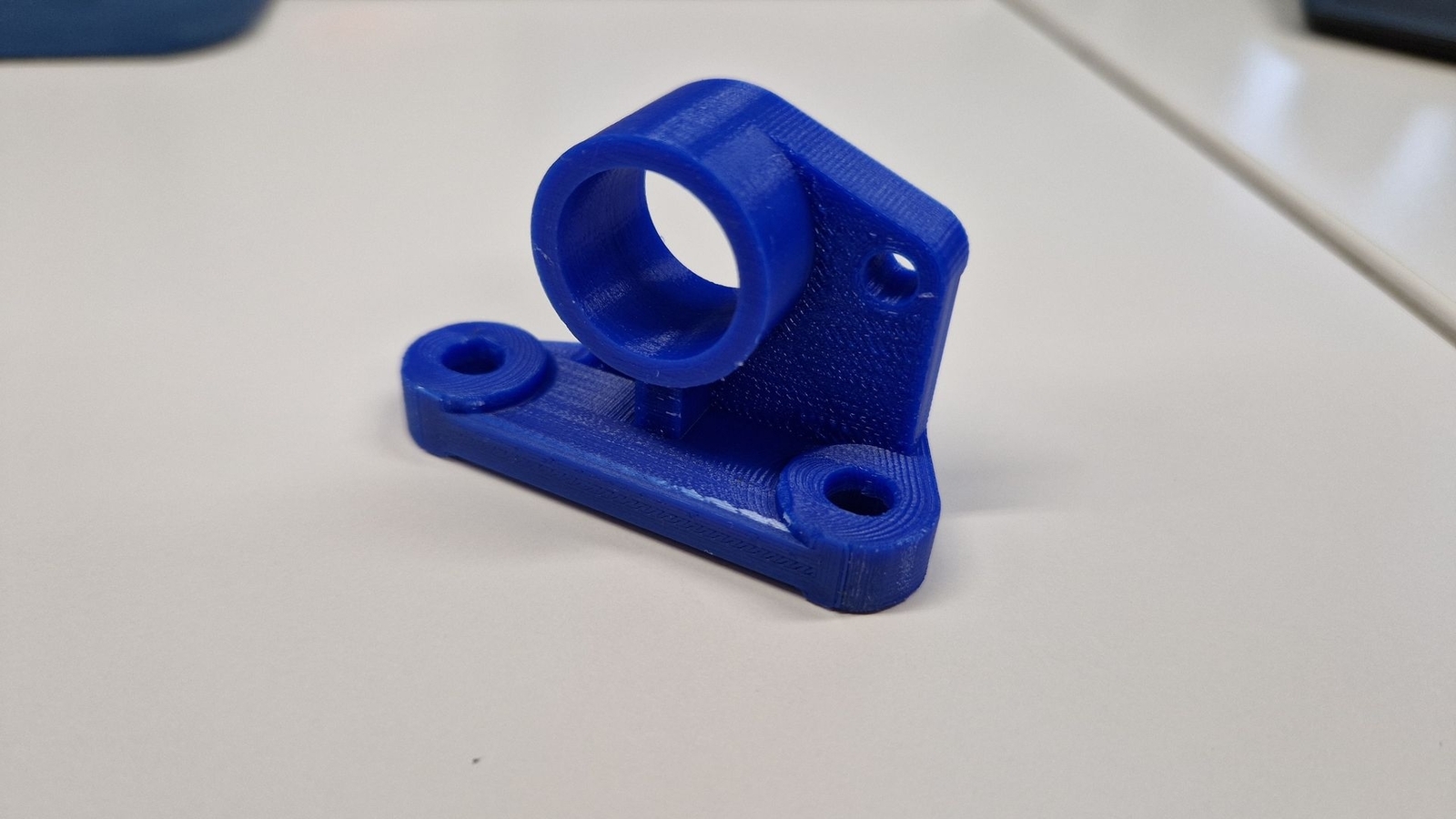

Konnte es vorher jetzt doch mal zwischenreinschieben. Lief nur 3h.

Jetzt schick ich dir das und dann schaust du ob es passt?

so.... der Prototyp ist seit Mittwoch hier und die Anpassprobe auch bestanden .

Perfekt.

und was trudelt nun aus Norwegen ein ????

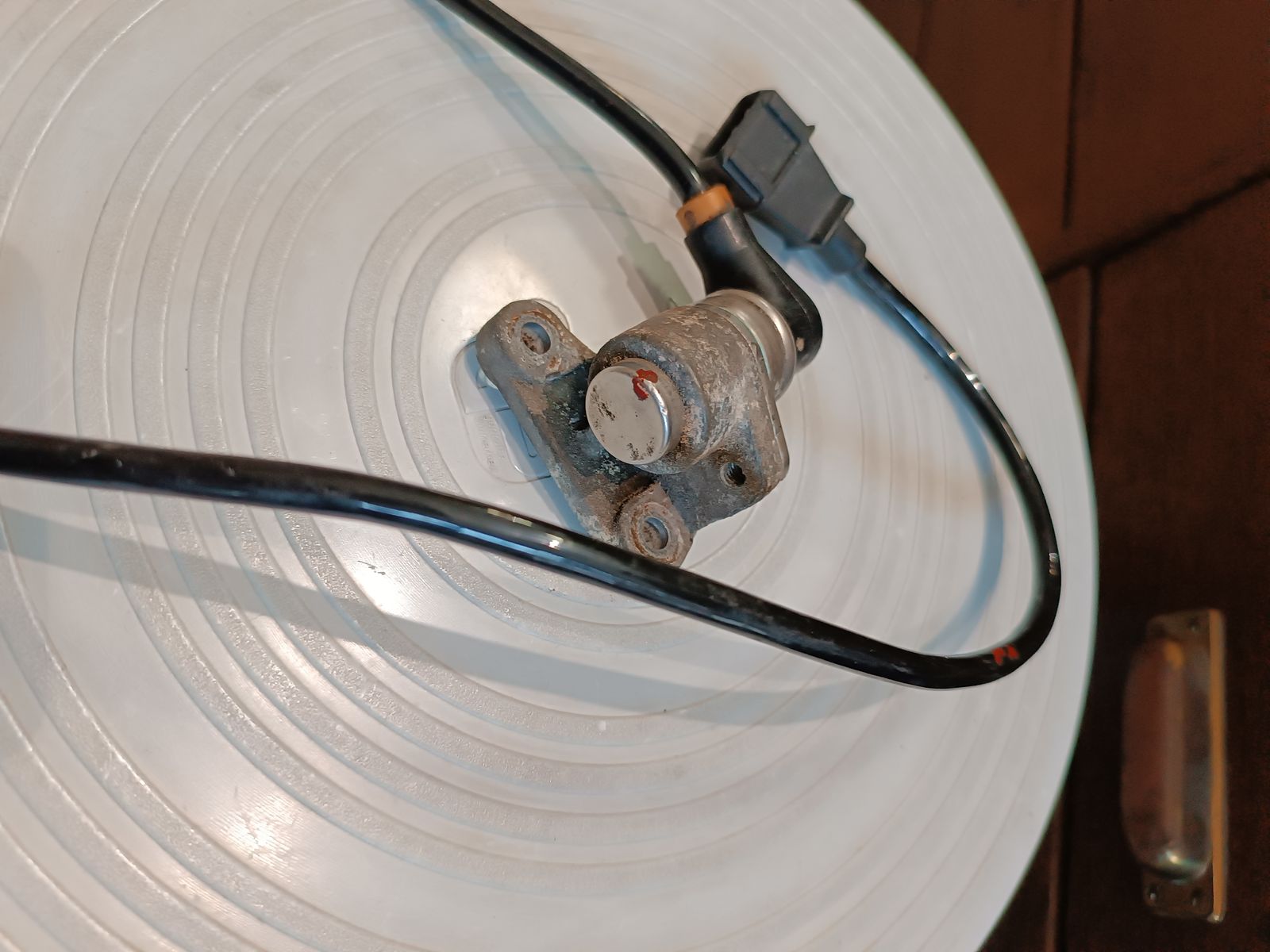

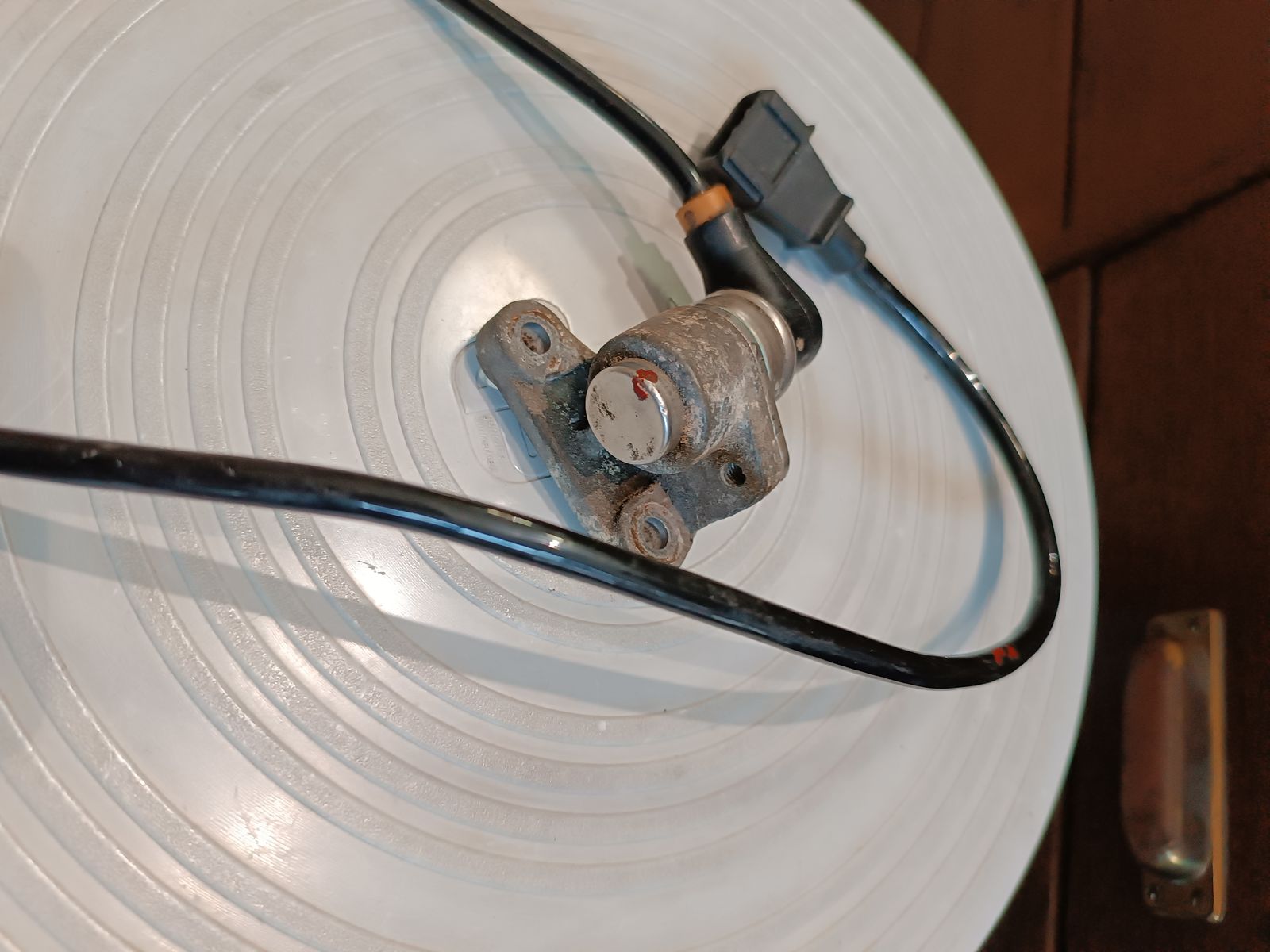

Aber auch hier.... der Geber durch Korrosion im Halter wie eingeschweißt.

Werde also mittelfristig so ein Ding noch im Metall o.ä. drucken lassen wenn ich die Datei habe.

Den Sensor bekommt man da aber doch sauber wieder raus. Also zerstörungsfrei für den Halter, nicht für den Sensor .

Das sagst Du. Den letzten hatte ich ausgebohrt, das Innenleben heraus gepuzzelt und die äußere Blechhülse saß dann immer noch fest drin.

Zwischen Halter und Hülse wollte ich dann einen kleinen Schraubendreher eintreiben, um die Teile zu trennen, dabei brach mir der Halter, der im Schraubstock klemmte.....

Diesmal werde ich wohl ein Wattestäbchen eintreiben

er schwimmt nun schonmal in WD40

Du Gewaltmensch . Aber ob Du da mit WD40 weiter kommst... DAS Wundermittel ist es ja nun auch nicht.

Zitat von ulridos

You say. I had drilled out the last one, puzzled out the inner workings and the outer sheet metal sleeve was still firmly in place.

I then wanted to drive a small screwdriver between the holder and the sleeve to separate the parts, and the holder, which was stuck in the vice, broke...

This time I'll probably drive in a cotton swab

he is now swimming in WD40

Alles anzeigen

statt wd40 essig und natron verwenden, wd40 hat praktisch keine chemische reaktion mit aluminium, nur mit eisenoxid. Beim 3D-Druck wird Nylon-X verwendet

Ne technische Frage ....

Ist es möglich, einen runden Topf zu drucken mit doppelter Aussenwand , wo die Luft zwischen den Aussenwänden ca 1mm beträgt ?

Topfhöhe etwa 2,5cm Boden ~3mm AD ~44 mm die Aussenwände jeweils ~2mm stark ?????

Technisch machbar, klar. Praktisch liegt es an der Qualität des Druckers .

Du baust es ja Schicht-für-Schicht auf, also immer einen hauchdünnen Querschnitt vom Ganzen.

ok, ich gehe weiter messen

Frage an die Profis:

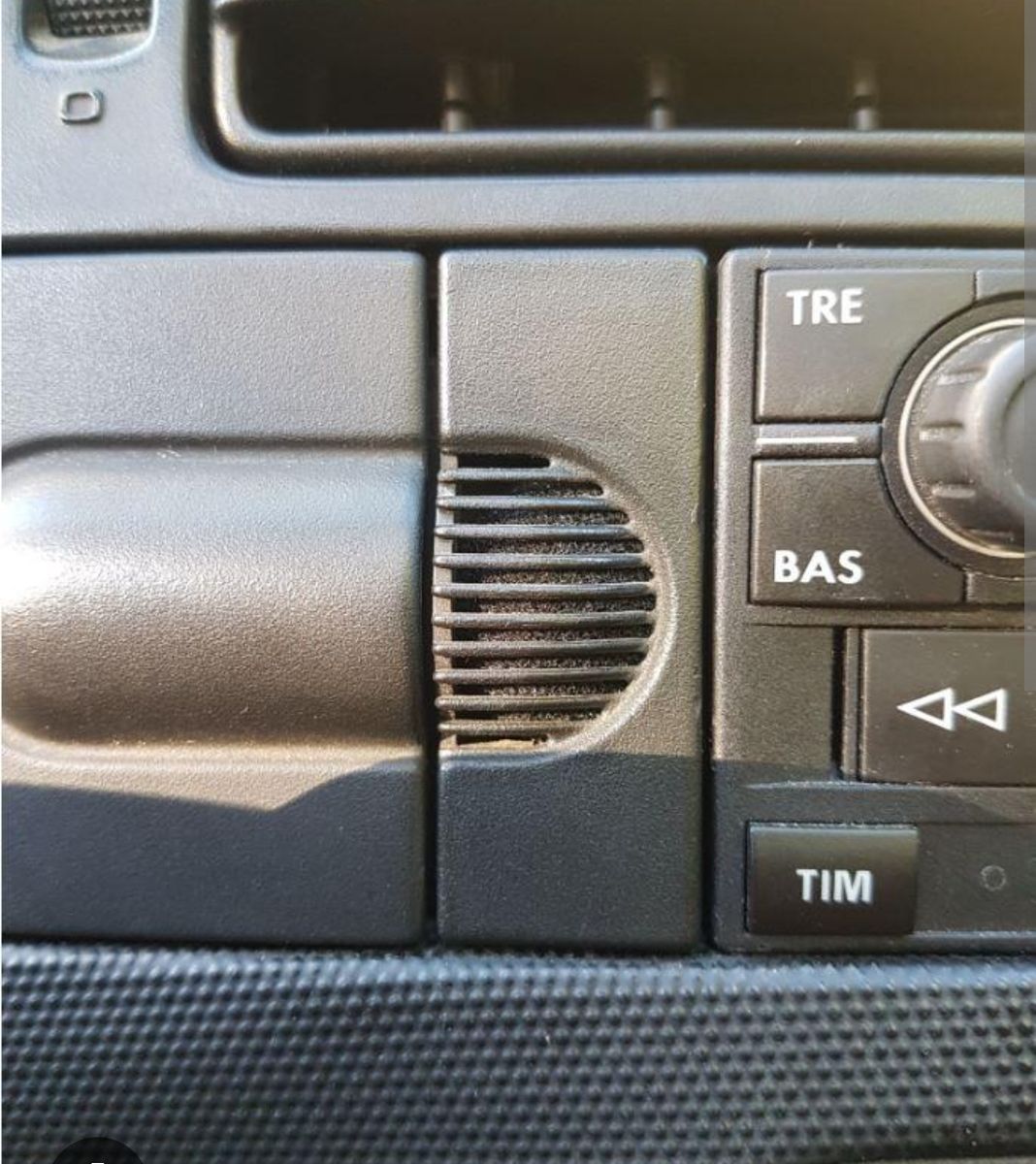

Ich habe dieses Teil als Probe bekommen.

Wie bekomme ich die Oberfläche glatt?

Gibt es Möglichkeit, von der Farbe näher an das Original zu kommen?

Vielen Dank für Aufklärung und Infos
