"Wie gut kennst Du Dein G1C Thread"

  • Wollt ihr einen weiteren Versuch wagen?

    golf-open-fan
    US-Cabrio 1989 "Wolfsburg Edition", Klima, Servo, 16V-Motor PL, 5Ganggetr., 16V-Auspuff, 16V-Fahrwerk, 4-Scheiben-Bremse, (alles v. 16V Scirocco 2), Ausstellfenster, schwarzes Leder; el. Fensterheber, Chrom

    Fahre ein Golf Cabrio seit 1982

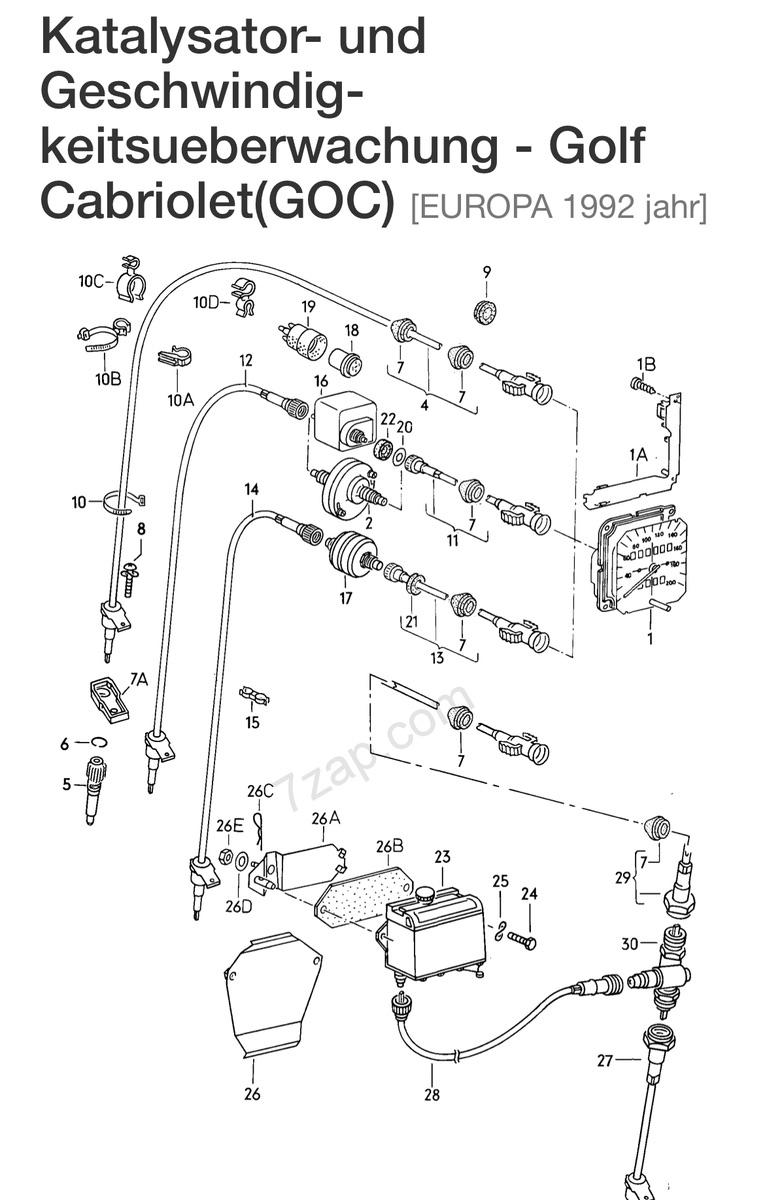

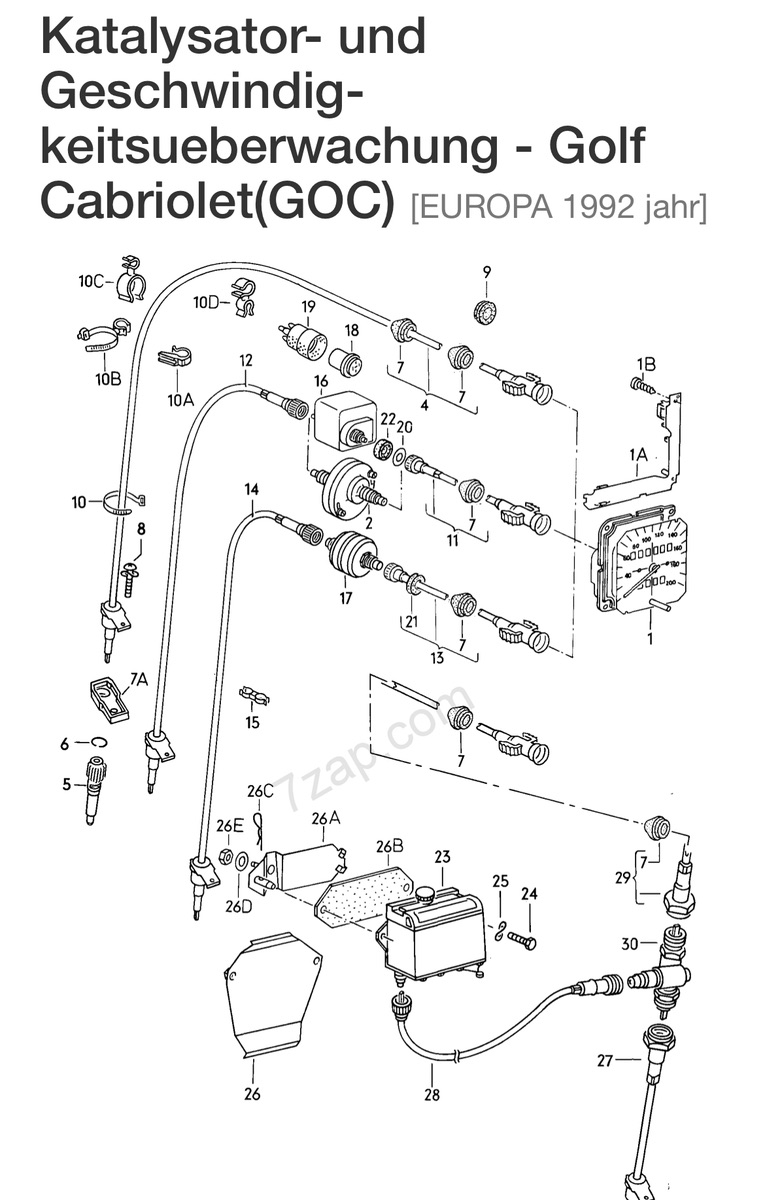

  • Es ist die Nr.11, aber welches „Kästchen“ Nr. 16 [ETNr. 171957901 F] ist angeschlossen?

    golf-open-fan
    US-Cabrio 1989 "Wolfsburg Edition", Klima, Servo, 16V-Motor PL, 5Ganggetr., 16V-Auspuff, 16V-Fahrwerk, 4-Scheiben-Bremse, (alles v. 16V Scirocco 2), Ausstellfenster, schwarzes Leder; el. Fensterheber, Chrom

    Fahre ein Golf Cabrio seit 1982

    Einmal editiert, zuletzt von golf-open-fan (4. Oktober 2022 um 18:42)

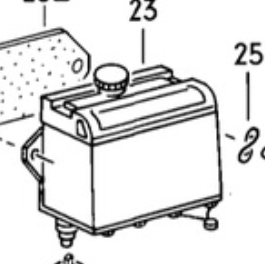

  • Leider Udo, liegst du falsch! Du hast die Nr. 23 ausgeschnitten. Die gibt's beim Cabrio nicht!

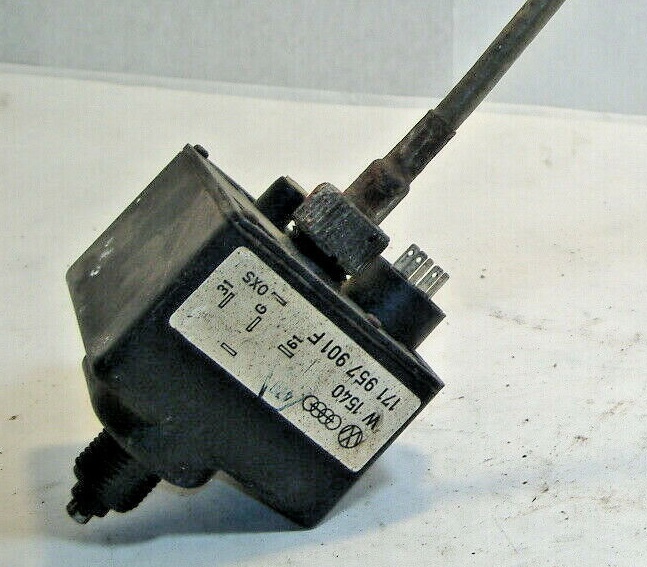

    Die Nr. 16 auf der Abbildung [ETNr. 171957901F] wurde von 1982 bis 1 992 beim US Cabrio eingebaut die Bezeichnung ist: "Recorder with switch" (=Zählwerk mit Schalter). Dieses zählte bis 36.000 Meilen und schaltete dann die gelbe EGR-Kontroll-LED in der Mitte des KI. Wenn die EGR Kontrollleuchte brannte, sollte nach Werksangaben der Aktivkohlebehälter (im Kotflügel) erneuert werden.

    An dem Zählwerk befindet sich rückwärtig ein Schalter mit welchem das Zählwerk dann wieder resettet werden konnte.

    Das Zählwerk wurde - wie auf der Zeichnung - zwischen die geteilte Tachowelle gebaut und sitzt im Motorraum vor dem Regenkasten.

    golf-open-fan
    US-Cabrio 1989 "Wolfsburg Edition", Klima, Servo, 16V-Motor PL, 5Ganggetr., 16V-Auspuff, 16V-Fahrwerk, 4-Scheiben-Bremse, (alles v. 16V Scirocco 2), Ausstellfenster, schwarzes Leder; el. Fensterheber, Chrom

    Fahre ein Golf Cabrio seit 1982

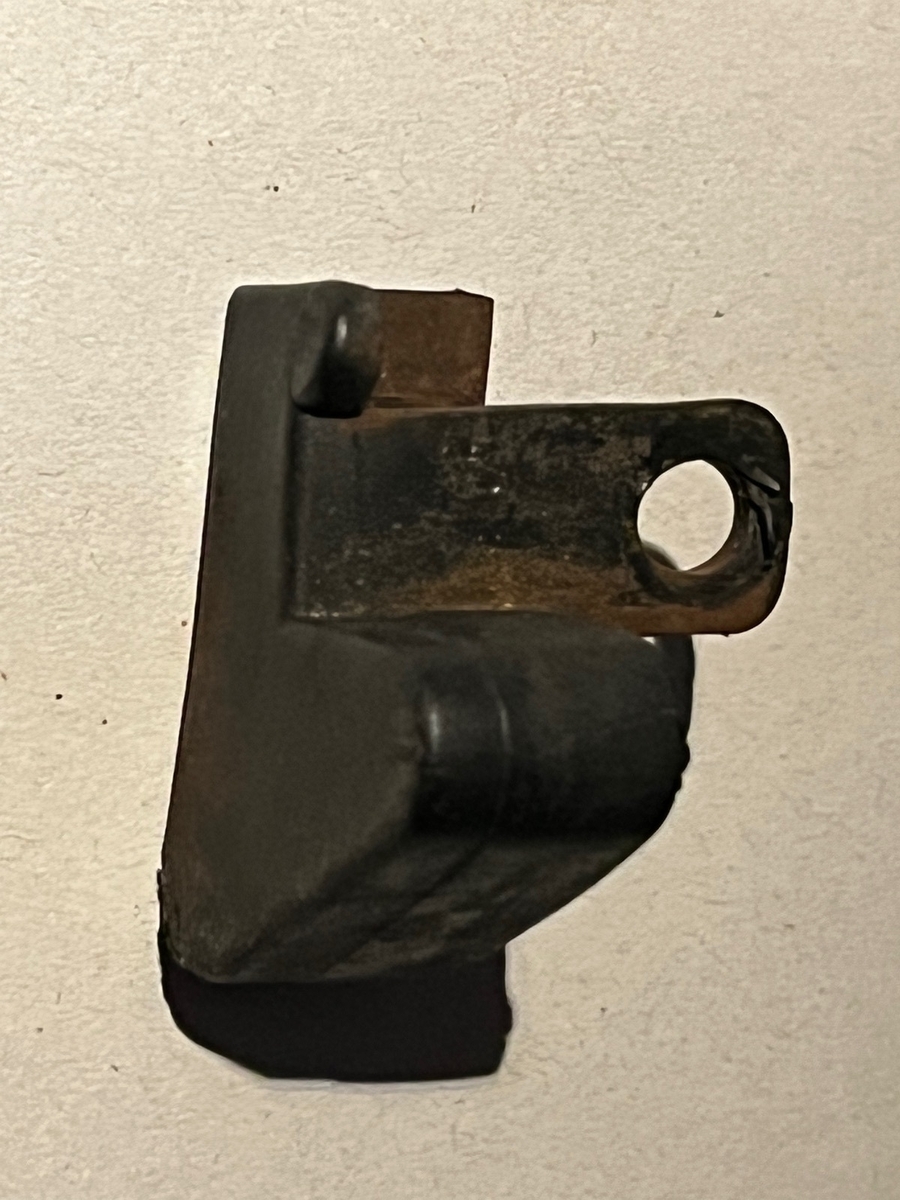

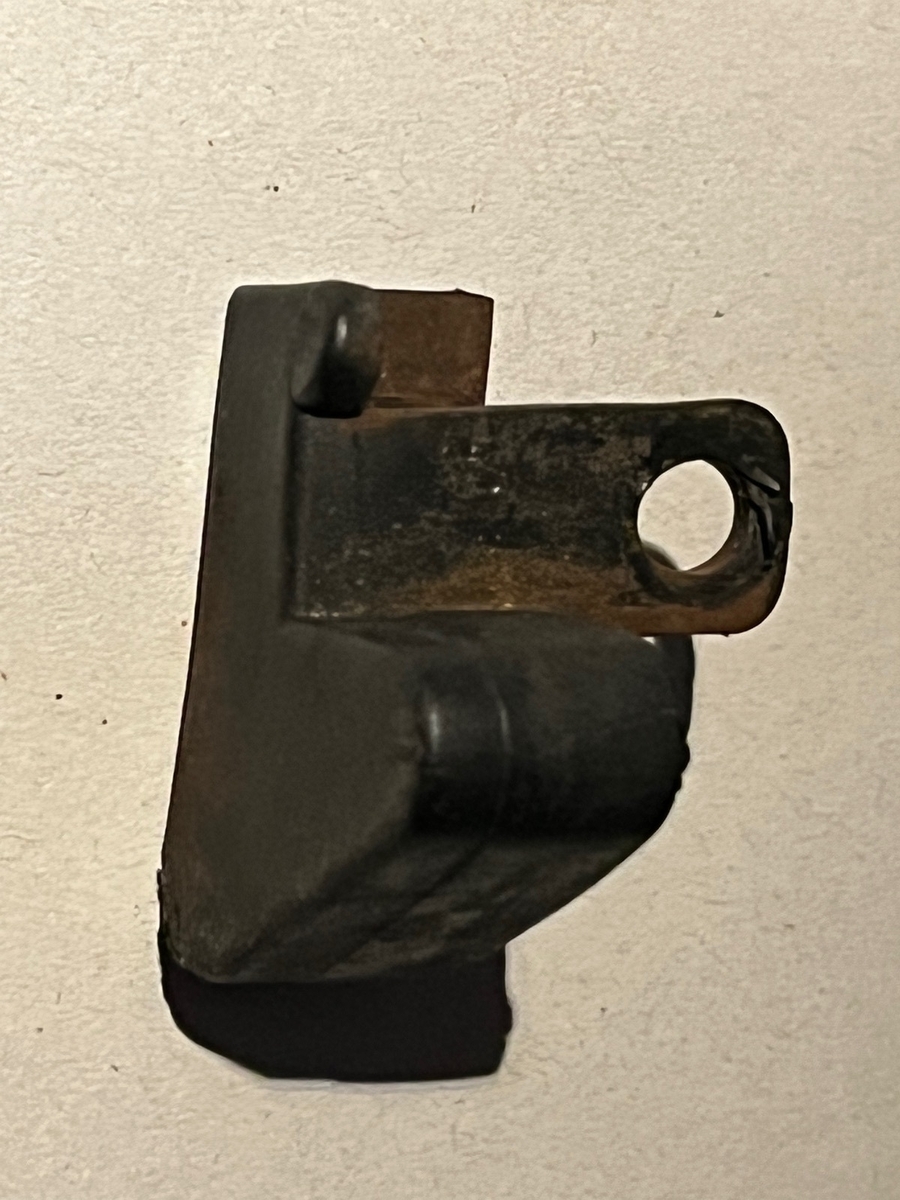

  • Nachdem ihr euch die Zähne ausgebissen habt, mal was leichteres!


    golf-open-fan
    US-Cabrio 1989 "Wolfsburg Edition", Klima, Servo, 16V-Motor PL, 5Ganggetr., 16V-Auspuff, 16V-Fahrwerk, 4-Scheiben-Bremse, (alles v. 16V Scirocco 2), Ausstellfenster, schwarzes Leder; el. Fensterheber, Chrom

    Fahre ein Golf Cabrio seit 1982

  • Dieses zählte bis 36.000 Meilen und schaltete dann die gelbe EGR-Kontroll-LED in der Mitte des KI. Wenn die EGR Kontrollleuchte brannte, sollte nach Werksangaben der Aktivkohlebehälter (im Kotflügel) erneuert werden

    Das wär das Erste was bei mir achtkantig rausgeflogen wäre 8o

    Nachdem ihr euch die Zähne ausgebissen habt, mal was leichteres!

    Was leichteres ?

    Noch nie gesehen das Ding :hihi:

    Veränder mal die Perspektive - vielleicht fällt dann der Groschen 8)

    Ich finde deinen Foto-Bomben-Einsatz übrigens geil ()

    Hängst den halben Tag mit der Kamera inner Garage um uns hier zu bespaßen :hihi:  :thumbup: :thumbup: :thumbup:

    * PROJEKT PHÖNIX *

    22206-028228955f62454cd-png

    Erschreckend wie wenig übrig bleibt wenn man aufhört sich immer als erster zu melden

  • Gibts das Teil auch an den ganz alten Cabrios?

    Ja!

    Hab‘ gerade keine Zeit, um davon ein weiteres Foto zu schiessen.😊

    golf-open-fan
    US-Cabrio 1989 "Wolfsburg Edition", Klima, Servo, 16V-Motor PL, 5Ganggetr., 16V-Auspuff, 16V-Fahrwerk, 4-Scheiben-Bremse, (alles v. 16V Scirocco 2), Ausstellfenster, schwarzes Leder; el. Fensterheber, Chrom

    Fahre ein Golf Cabrio seit 1982

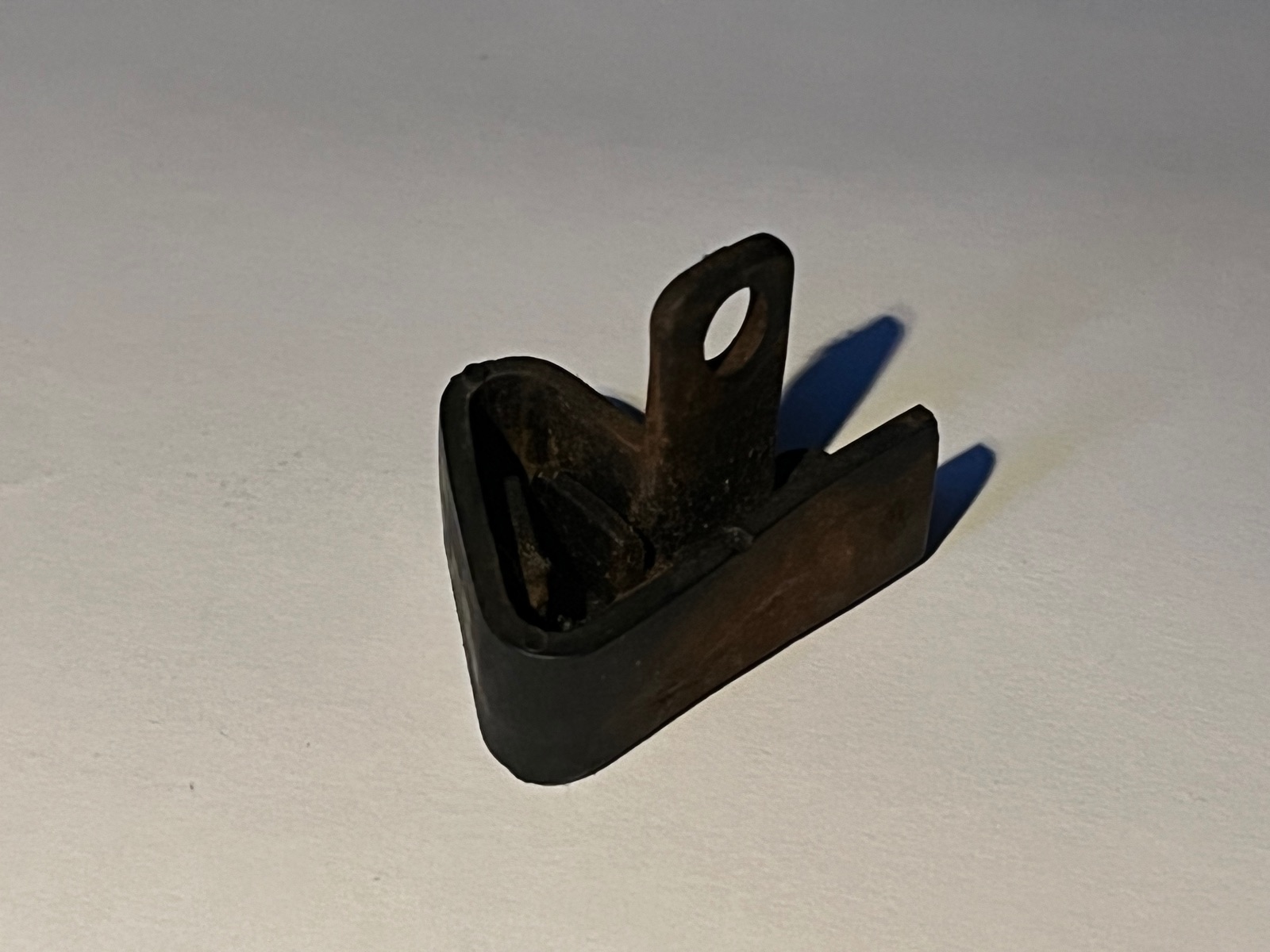

  • Hier aus einer anderen Perspektive:

    PS. Von diesem Teil gibt es ein spiegelverkehrtes.

    Hat keiner die Lösung?

    golf-open-fan
    US-Cabrio 1989 "Wolfsburg Edition", Klima, Servo, 16V-Motor PL, 5Ganggetr., 16V-Auspuff, 16V-Fahrwerk, 4-Scheiben-Bremse, (alles v. 16V Scirocco 2), Ausstellfenster, schwarzes Leder; el. Fensterheber, Chrom

    Fahre ein Golf Cabrio seit 1982

    Einmal editiert, zuletzt von golf-open-fan (6. Oktober 2022 um 11:10)

  • Es muß irgendwie eine Abdeckung sein für links und rechts. Aber leider tippe ich im Dunkeln und weiß nicht wo es hingehört :cursing:

    Du liegst richtig. Es ist eine Abdeckung, und zwar für eine Schiene.

    Aber für welche, bzw. wo sitzt sie.

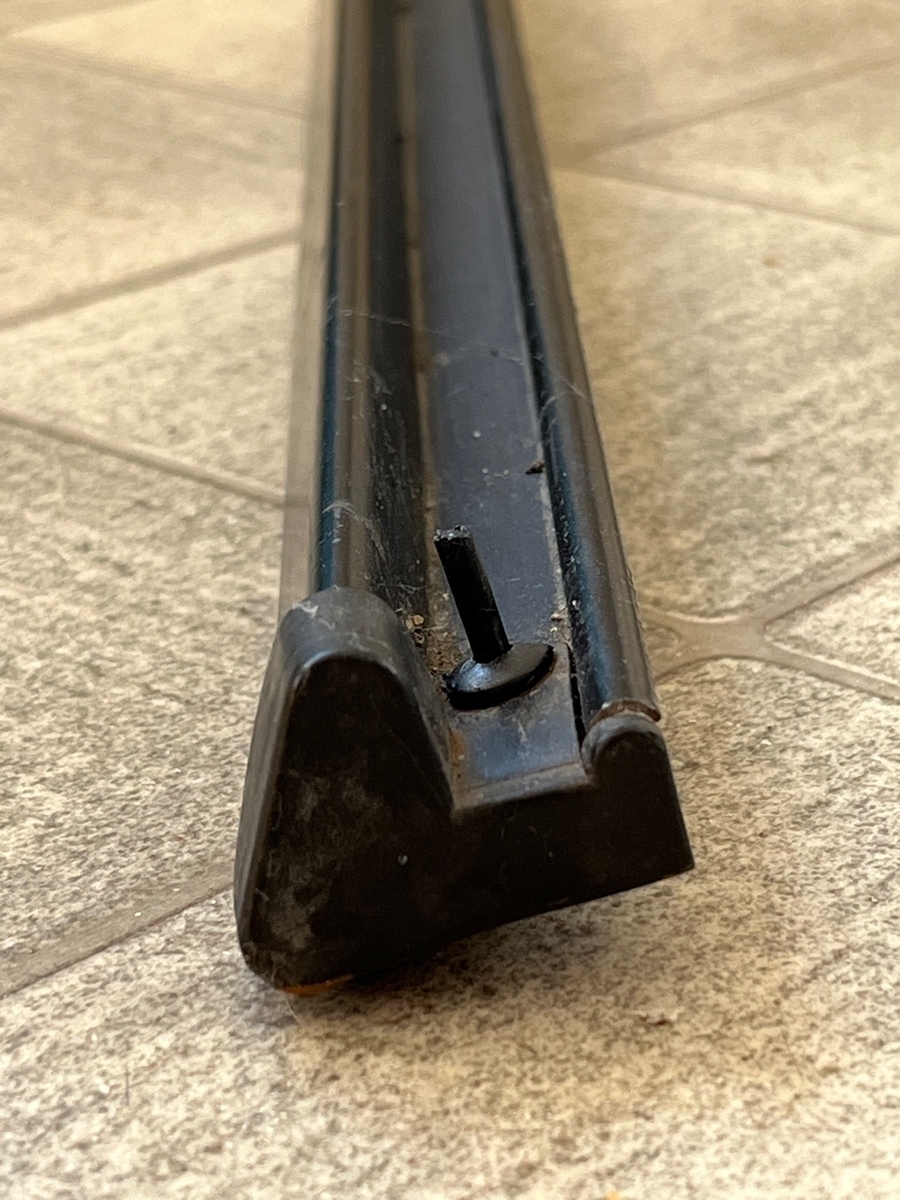

    Ein Bild mit einem Stück der Schiene:
