G1C: Airbag u. MFA - Kombination möglich?

Klar geht das irgendwie. Nur wo willst Du die "Laempchen" hinsetzen so dass es halbwegs OEM aussieht?

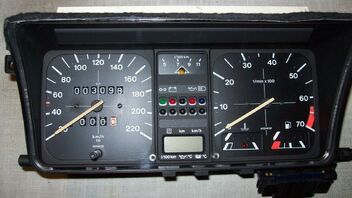

Du möchtest es so haben - nur halt die eckigen Tachoscheiben, oder?

Airbag-KI ist ja selten, habe nix von der Rückseite gefunden. So wie Du es schreibst sind doch nur die Birnen im KI und keine weitere Elektrik. Baut denn die MFA dann auf der Rückseite so groß dass die zweite Zeile der Birnen nicht nutzbar ist?

Die gesteckten LED/Birne mit hauchdünnen Kabeln verbinden die hinter die MFA-Plantine passen ist keine Option?

Ich überlege gerade krampfhaft wie ich im Polo hatte. Der 86c hat ja die Handbremse in der 2. Reihe, und ich hatte ein auf ein MFA G1 GTI KI umgebaut (Drehschalter im Gehäuse). Mit Sicherheit habe ich die Handbremsleuchte nicht verlegt. Allerdings ist es nur eine Leuchte - und wenn ich mich nicht irre ist sie rechts.

Umbau auf Rund habe ich schon öfters gesehen - ab Werk aber definitiv nicht.

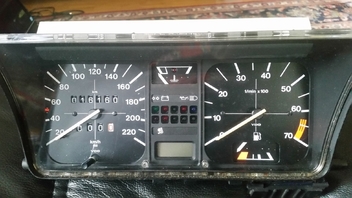

Ich weiß nicht ob/wie die vom Rocco passen. Und ob man das passend machen könnte. Aber wie es aus sieht könnte man dort unter die beiden unteren Birnen verbauen und dann mit dünnen Litzen raus führen - ohne auf die Leiterfolie zu gehen (der Preis zum Basteln ist ok schätze ich):

VW Golf 2 Scirocco Tacho MFA DZM alte ZE in Niedersachsen - Fürstenau | Ersatz- & Reparaturteile | eBay Kleinanzeigen (ebay-kleinanzeigen.de)

Wobei ich mir eigentlich nicht vorstellen kann dass man es nicht auch mit einem normalen MFA-Tacho so machen könnte. Von vorne ist ja alles mit schwarzen Blenden zu - und ob da drunter dann die das weiße Gehäuse noch 100% Original ist sieht doch eh keiner. Habe selbst aber nix mehr von früher um da mal selbst was zu schauen - kann nur nach Bilder denken.

Man müsste ja eigentlich nur einen MFA Tacho umbauen und entsprechend erweitern.

Der 6pin Stecker ist bei der MFA völlig anders belegt als am Airbag.

Für die 3 benötigten pins der airbag leuchten könnt man mit dünnen Kabeln und Steckern von platinenverbindern arbeiten. Die gehen unter die folie rein.

So hab ich bei mir Motorkontrolle und ABS im Tacho untergebracht. Ist zwar ein zweier KI, aber am 1er ja vergleichbar zu lösen.

Zitat von gleissy

Für die 3 benötigten pins der airbag leuchten könnt man mit dünnen Kabeln und Steckern von platinenverbindern arbeiten. Die gehen unter die folie rein.

So hätte ich es mir auch vorgestellt. Du hast da nicht zufällig viele Fotos von gemacht beim Umbau?

Leider nicht. Und ich bin erst am 7.6. wieder daheim, dann könnt ich Bilder machen.

Als kabel hab ich die hier verwendet.

AZDelivery Jumper Wire Kabel 40 STK. je 20 cm F2F Female to Female kompatibel mit Arduino und Raspberry Pi Breadboard inklusive E-Book! https://www.amazon.de/dp/B07KY…53SK?_encoding=UTF8&psc=1

Die passen auf die LED Beinchen im Tachogehäuse. Ans andere Ende ein Festplattenstecker (Molex 4pin) oder was vergleichbares löten/crimpen.

Die kabel hab ich gerade nach unten geführt unter der Folienplatine.

Was ich nicht parat habe, ist der schaltplan auf der Folienplatine vom Airbag Tacho. Ich weiß nicht, ob für die Leuchten noch Widerstände oder sonstige Bauteile vorgeschaltet sind. Da müsste man entweder den plan haben, oder die Folienplatine direkt anschauen und die 3 relevanten Leiterbahnen verfolgen von Stecker zu den Leuchten.
