Hallo beisammen,
ich würde hier gerne mal ein paar Infos Sammeln für die Nachrüstung der Lautsprecher für die hintere Sitzreihe.
Soll keine Diskussion sein über Klang - Sinn/Unsinn - oder ob man es brauch oder nicht. Das würde dann in die HiFi Ecke gehören.
Ausgangsbasis:
G1C - Sportline Baujahr 4/1992
Audio ab Werk: Beta 3 - 2 Wegesystem in den vorderen Türen. Oben Hochtöner, unten 13cm Tief/Mitteltöner
Das ganze soll OEM also später wie ab Werk aussehen.
1. Schritt - Türverkleidung
Hintere Seitenverkleidungen. Diese sind eh schon rar und mit Lautsprecher Ausschnitt noch seltener.

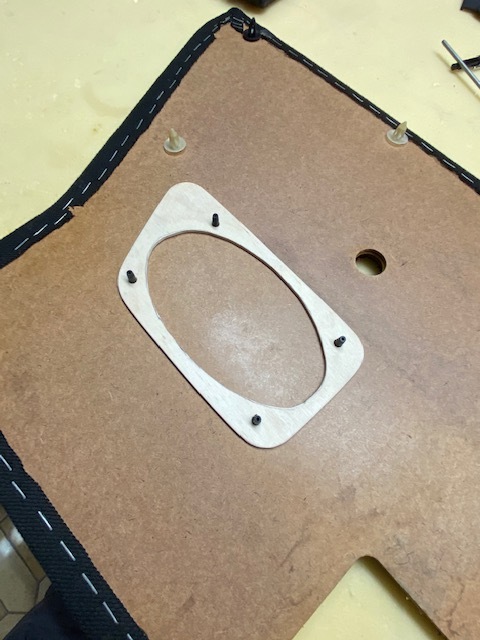

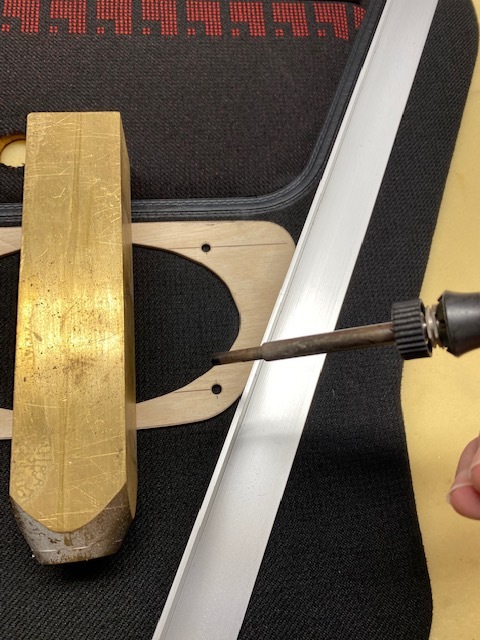

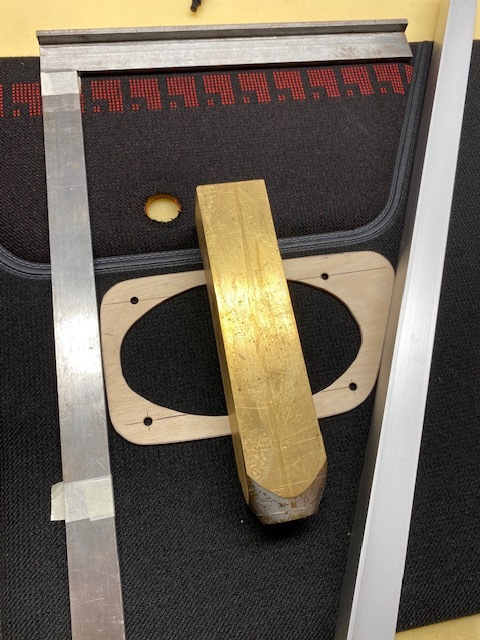

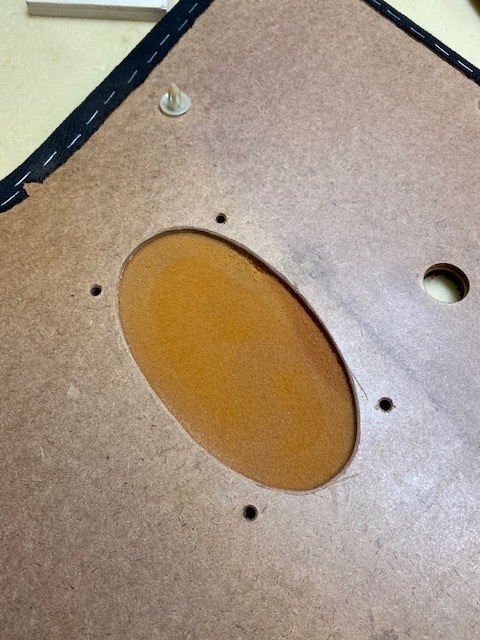

Den Ausschnitt könnte man noch selbst herstellen. Da ich jedoch meine nicht zerschneiden wollte und im Fall der Fälle jederzeit wieder zurück wollte,habe ich durch Zufall in den Kleinanzeigen 4 komplette Sportline Türverkleidungen bekommen. Jedoch auch ohne LS Ausschnitt.
2.Schritt - LS Gitter
Die Original LS Gitter von hinten gab es laut Wiki in Serie nur im Genesis und/oder eben optional. Aber scheinbar wenig Leute die sowas ab Werk bestellt haben oder hatten.
Auch muss der Verbau Zeitraum recht kurz, also nur wenige Jahre gewesen sein.
Die Gitter haben die Teilenummer:
155 867 149 THA - Fahrerseite
155 867 150 THA - Beifahrerseite
Im Auktionshaus nur gegen viel Geld und Glück zu bekommen. Meine waren hier aus dem Marktplatz. Leider eines davon mit gebrochener Abdeckung und sehr ausgeblichen.
Beides konnte ich reparieren sogar so das nichts mehr sichtbar ist und das Gitter mit Kunststoff Tiefenpfleger wieder schwärzen. Danke an der Stelle nochmal für den Deal - das war super !
Alternativ gibt es eine Reproduktion der Gitter von einem Hersteller gefunden in einem Französischen Forum.
Ein Gitter hier 44 Euro, sprich 88 Euro für beide
Link: https://www.gryp-3d.com/fr/vol…isir_la_finition-complete
Ich habe mal einen Satz bestellt, welcher ab noch nicht da ist, dazu vielleicht später mehr zur Qualität und Optik.
Zu den Gittern gehören dann noch Gummi Unterlagsscheiben und Blechmuttern welche selbst sich in den Kunststoff schneiden.
3. Schritt - Lautsprecher
In diesem Fall gehören hinter die Gitter Lautsprecher in Ovaler Bauform.
Größe 4"x 6" Zoll
Was Original mal drin war, habe ich noch nicht rausgefunden. es gibt aber von vielen Namhaften Herstellern Lautsprecher in dieser Größe.
Problem: Nicht jeder LS geht in der Größe da hinten rein.
Das Chassis vom Lautsprecher darf nicht zu tief in das Seitenteil eintauschen. Da sonst die Scheibe beim runterkurbeln am Magnet vom Lautsprecher anschlägt.
Die Tiefe sollte knapp 40mm nicht überschreiten, damit beides an einander vorbei geht.
4.Schritt - Fensterkurbel
Die Originale Fensterkurbel kann erhalten bleiben, aber nach Montage des Gitters geht diese nicht mehr am selben vorbei.

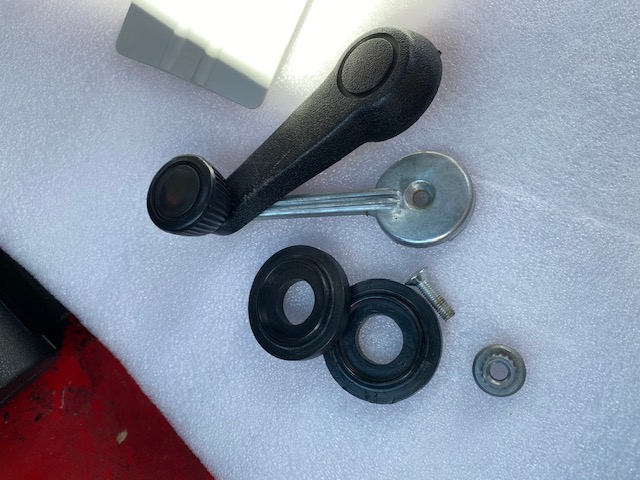

Ab Werk wurde das Problem mit einem Zwischenstück, einer längeren Schraube und Distanzscheibe gelöst.
Ich habe die Teile recht schnell über einen Verwerter bekommen.
Teilenummern reiche ich nach.
Alternativ gibt es von Werk34 Verlängerungen in Kunststoff um den Abstand für das Gitter zu erhalten.
Link: https://www.werk34.de/de/paar-…chrauben-837-131-586.html
5. Schritt Verkabelung
Sicher - mit einfachen Lautsprecherkabel geht es auch. Dann ist es aber nicht "Original"
Ab Werk war der Kabelbaum mehrteilig.
- Einer mit ISO Stecker im Amaturenbrett
- einer mit Kupplungsstecker für die LS nach hinten
- je ein Tür Kabelbaum jeweils in den Türen.
Wer nur Lautsprecher vorne hat, dem fehlen im Radio ISO Stecker auch die Leitungen für hinten.
Über das bekannte Auktionshaus bekommt man aber Kabelbäume zur Nachrüstung. Nach Möglichkeit unzerschnitten.
Teilenummern:
155 035 439 B - Kabelbaum mit voll belegtem ISO Stecker für LS vorne und hinten. 2 Braune Steckverbinder für die Türen vorne 2polig - 1x schwarzer Stecker 4-polig für hinten.
155 971 737 D - Kabelbaum Lautsprecher hinten. Die Leitung für den LS hinten links ist länger als für hinten rechts.
Meine Vermutung ist die Leitung läuft nicht von vorne jeweils links und rechts im Schweller, sondern auf der Beifahrerseite nach hinten und an der Rückbank quer.
Kann das jemand Bestätigen ?
Der Kabelbaum vom ISO Stecker hat die 4-polige Verbindung auch auf der Beifahrer Seite was das ganze bestätigen würde.
Die Kabelbäume in den Türen können bleiben und werden am braunen 2-poligen Stecker nur umgesteckt.
Soweit erstmal. Bilder vom Einbau folgen. Vielleicht finde ich bis dahin noch Sportline Türpappen für hinten mit Werksausschnitt für LS oder ich kann tauschen mal sehen.
Sonst werde ich meinen 2. Satz dann doch mit Lautsprecher bestücken.
Jetzt die Frage in die Runde, was fehlt noch für den Umbau, was habe ich nicht berücksichtig oder fehlt in meiner Zusammenfassung ?
Grüße Frank
Mir geht es ja drum wie war es mal "ab Werk"
und es sind ja noch alle anderen Teile da und jederzeit einen Weg zurück. Aber ich glaube das ist nicht nötig
