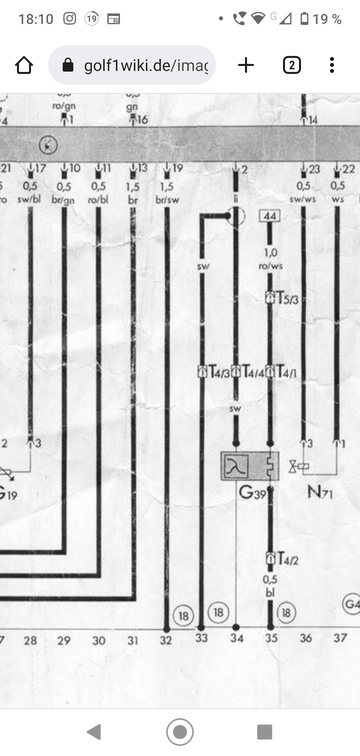

Die drei Beinchen sind Signal, Plus (10V) und Masse.

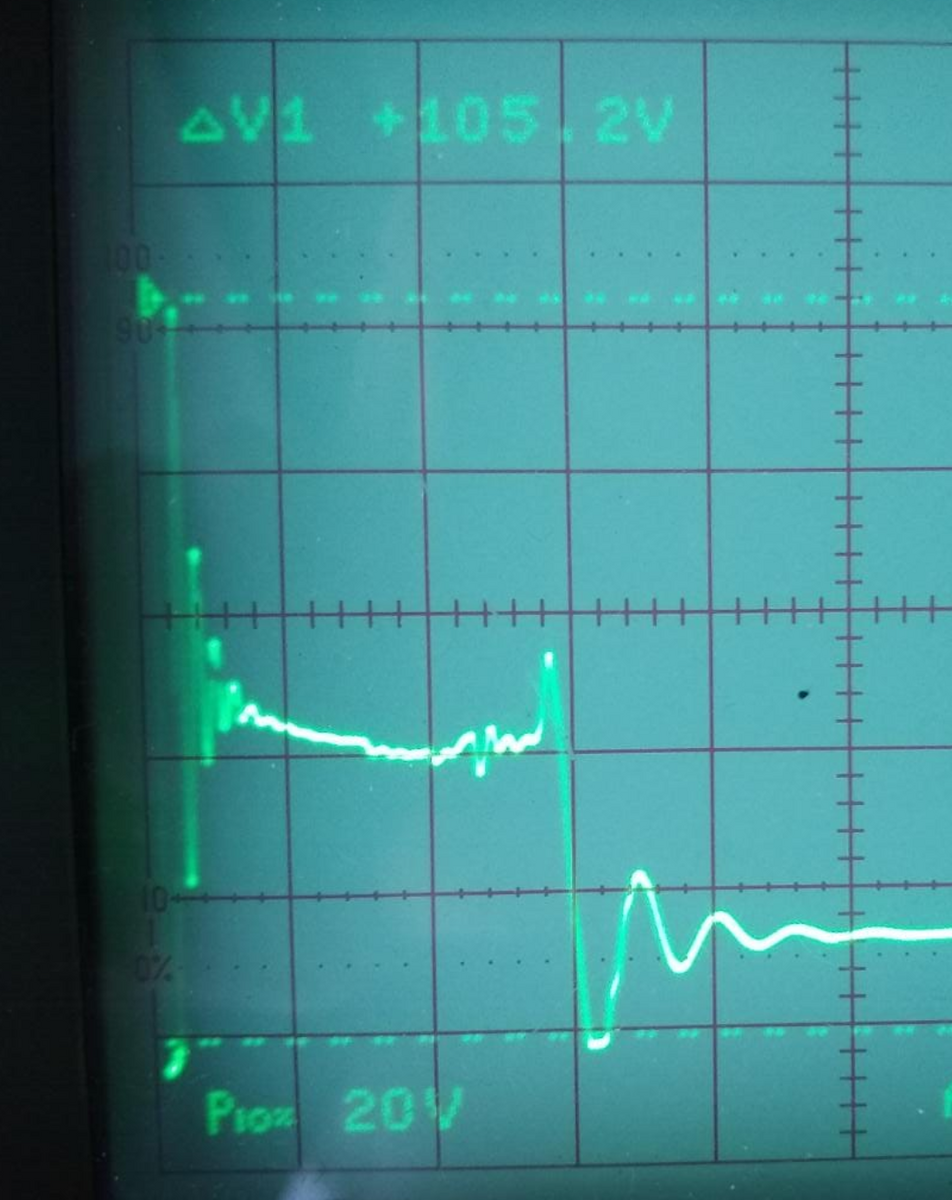

Das Signal vom Temperatursensor wird vom "Relais" verändert und ein Signal zusätzlich draufgegeben, welches den Zeiger nicht ausschlagen lässt.
Darauf reagiert jedoch die Platine bei Wassermangel.
Ist die Temperatur hoch genug, reagiert die Platine ebenfalls. Der Zeiger steigt dann natürlich.
Das Relais ist nur für den Wassermangel.
Was war denn das Fehlerbild?
Ging der Zeiger nicht?
Dauerblinken der LED?
Sporadischen Blinken der LED?
Hab schon einige von diesen Platinen repariert.
In 95% der Fälle sind die Lötstellen an den beiden Kontakten gerissen. (Meist Erkennbar an einem runden Punkt)
Weitere:
Einmal hätte ich's dass der Kontakt zum Zeiger nicht mehr gegeben war. Das kleine Kabel war lose.
In dem lötbatzen sitzt auch noch ein lötnagel der Ober und Unterseite verbindet. Auch den neu verlöten und drauf achten, dass er nicht rausfällt.
Der Kontakt an der von dir markierten Stelle ist auch oft mies.
Die Platinen sind fast immer mit uraltem Lötfett verdreckt. Glaub das hat selten einer sauber gemacht.
Der Kondensator macht auf jeden Fall Sinn zu wechseln.
Den winzige Draht vom Bimetall zur Kontaktfläche nicht vergessen...
Danach dürfte das Ding auf jeden Fall wieder sauber laufen.
