Heute mal ein wenig weitergemacht...
Zunächst habe ich die lange Stange gezogen und die Schaltklauen somit demontiert.
Wie ich die nachher wieder zusammenkriege - keine Ahnung. Ich hoffe die Logik hilft mir dabei. Ist ein Puzzle für Fortgeschrittene und die die es werden wollen.
Die Fotos die ich vorher machte werden mir helfen das Ziel zu erreichen:

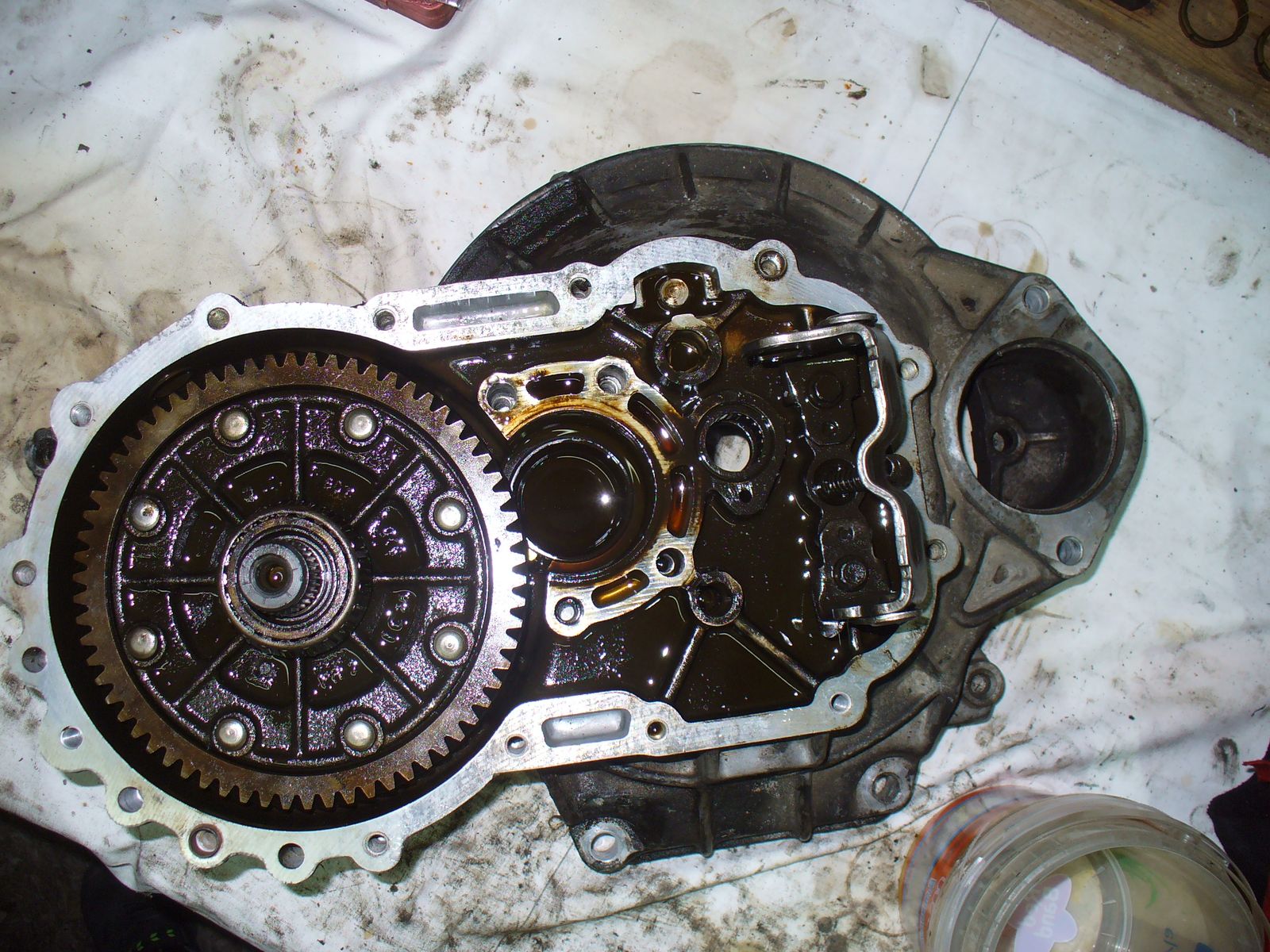

Nun hatte ich "nur" noch die 2 Wellen zu demontieren und zu zerlegen.
Da ich das (auf dem Bild rechte) große Lager wegen unzulänglichem Abzieher (noch) nicht abbekomme - die Welle jedoch "unten rum" schon lose war versuchte ich sie auf andere Art und Weise rauszubekommen.
Links ist ein Sprengring zu erkennen der das obere Gangrad hält welches verhindert das die rechte Welle gezogen werden kann weil sie dagegen stößt:

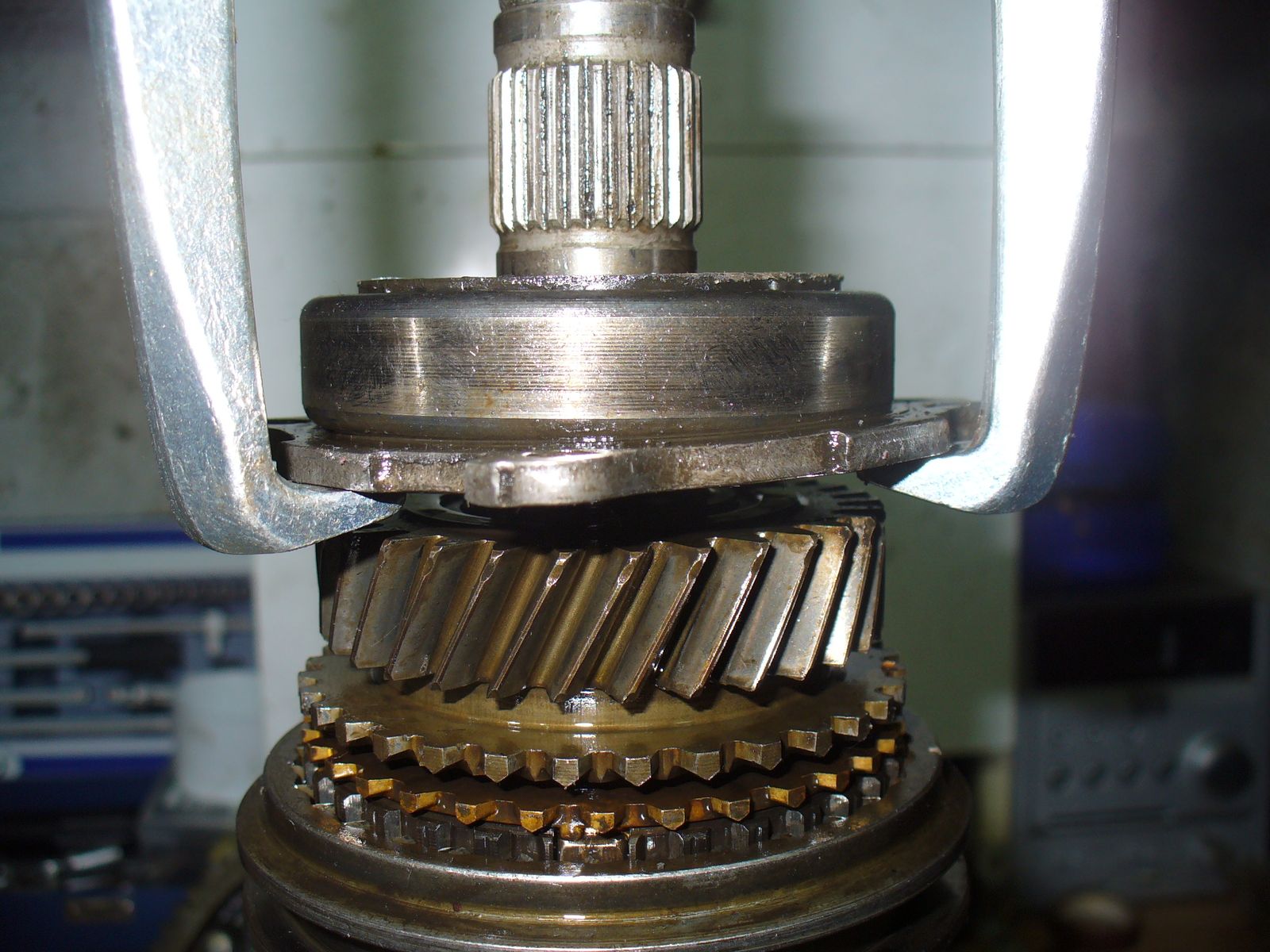

Nachdem der Sprengring ab war konnte ich mit meinem 08/15-Abzieher das Gangrad einfach abziehen:

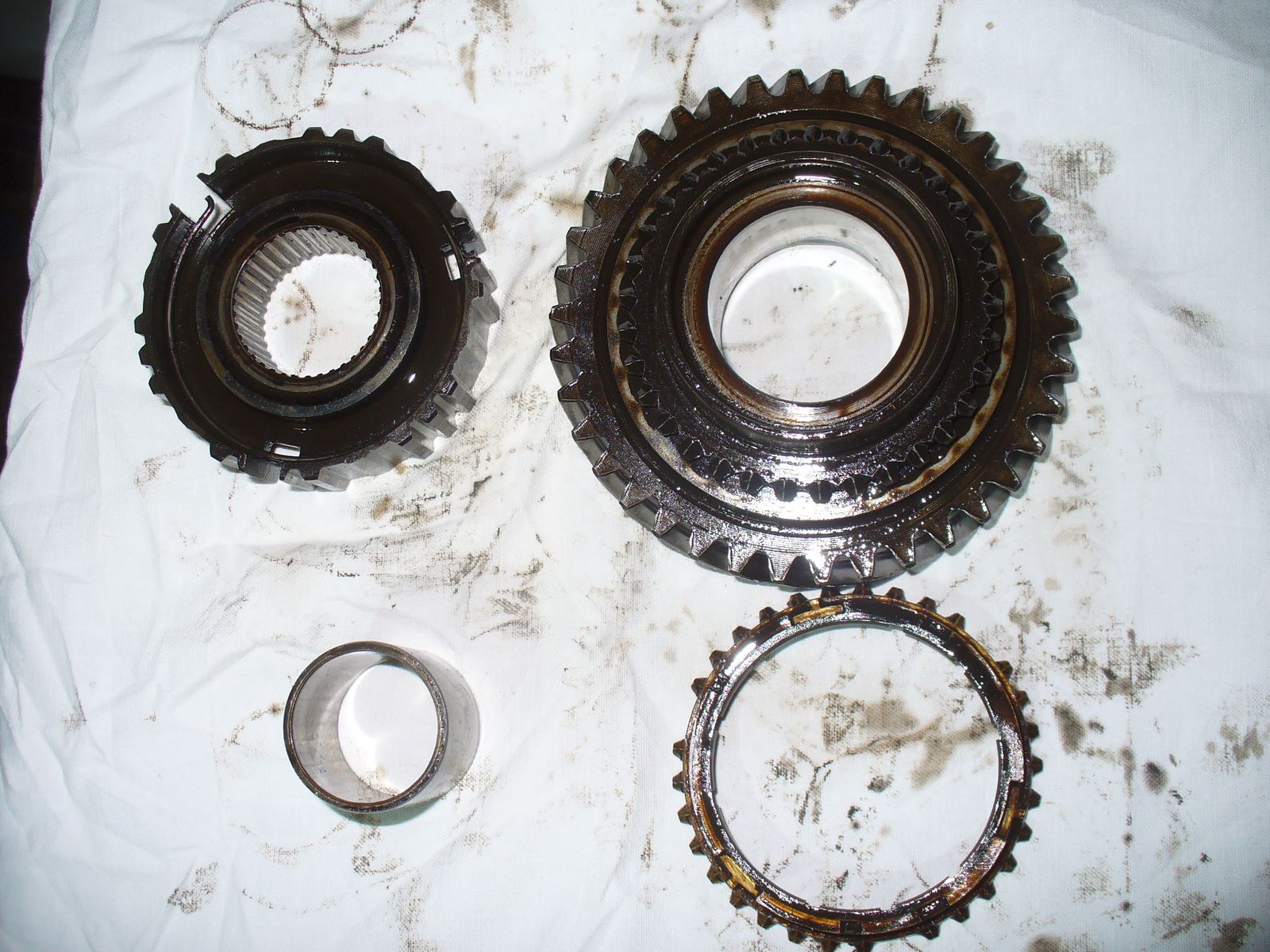

Und da ist es. Ich denke es könnte der 4. Gang sein - da muß ich mich aber noch reinarbeiten.
Habe bis jetzt noch keine Literatur gewälzt - es ging bis jetzt ohne:
Dieses Gangrad hinderte mich also daran die andere Welle rauszuziehen.
Da es nun lose war konnte ich von der Unterseite aus mit dem Gummihammer die Welle ohne Anstrengung "nach oben" rausklöppeln.
Und da ist sie nun:
Natürlich flogen mir dabei auch gleich die Gleitsteine um die Ohren weil ich nicht aufpaßte:
Die gehören da rein:
Mit ein wenig Fingerfertigkeit habe ich sie wieder einbauen können. Etwas knifflig aber es ging.
In der Mitte ist die Muffe zu erkennen die entweder den (auf dem Bild) rechten oder linken Gang einlegt:

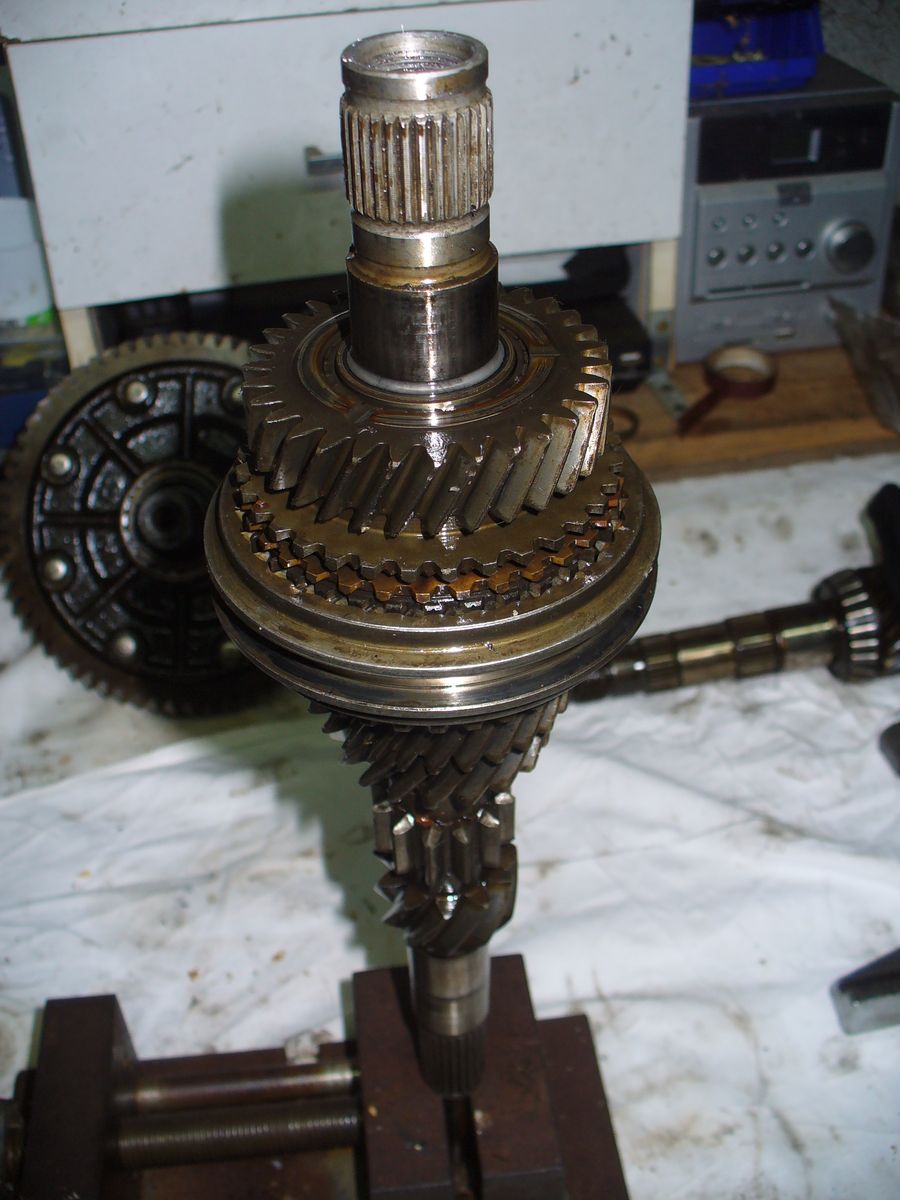

Und nochmal die ganze Welle:
Hier nun die andere Welle wo bereits das obere Gangrad demontiert ist:
Nun wollte ich das darunter liegende Rad demontieren.
Der Sprengring ging ja noch:
Doch dann verließen mich Wissen und Erfahrung. Dieses Rad hat nur einen Spalt von ca. 1 mm zu dem darunter liegenden - ich konnte es nicht "packen".
Versuche mit einem Schlitzschraubendreher das Rad vorsichtig von der Welle hoch zu schieben blieben erfolglos. Nun muß ich mal tiefer in die Materie schauen.
Hier übrigens ein echtes Hightech-Teil. Es ist ein (auf dem Bild bereits gesäuberter) Magnet.
Was macht der da ? --> Er zieht im Öl herumfließende Metallteile magisch an. Das ist sein Sinn und Zweck. Er hatte einen leichten Flaum um sich herum versammelt - es waren keine wirklichen Späne zu erkennen - nur normaler metallischer Abrieb:
Und hier ist er ausgebaut. Schraubendreher dranhalten - "Klack" - schon ist er aus dem Gehäuse raus:
Das war es für heute. Bis zur nächsten Sitzung !
