Das ist von mir so gewollt. Habe keine Kabel im Querschnitt 0,5 verwendet. Außer die geschirmten Kabel von Klopfsensor und Lambdasonde, hier habe ich die originalen Querschnitte beibehalten.
Aber die anderen kabel hast du diese auch eine nummer dicker gewählt oder hab ich mich verguckt im schaltplan
Hast du eine MFA könnte das dafür sein
Der Unterdruck schlauch
Und der eine Schlauch wohin geht er dann der denn Bogen nach rechts macht über denn ventiel

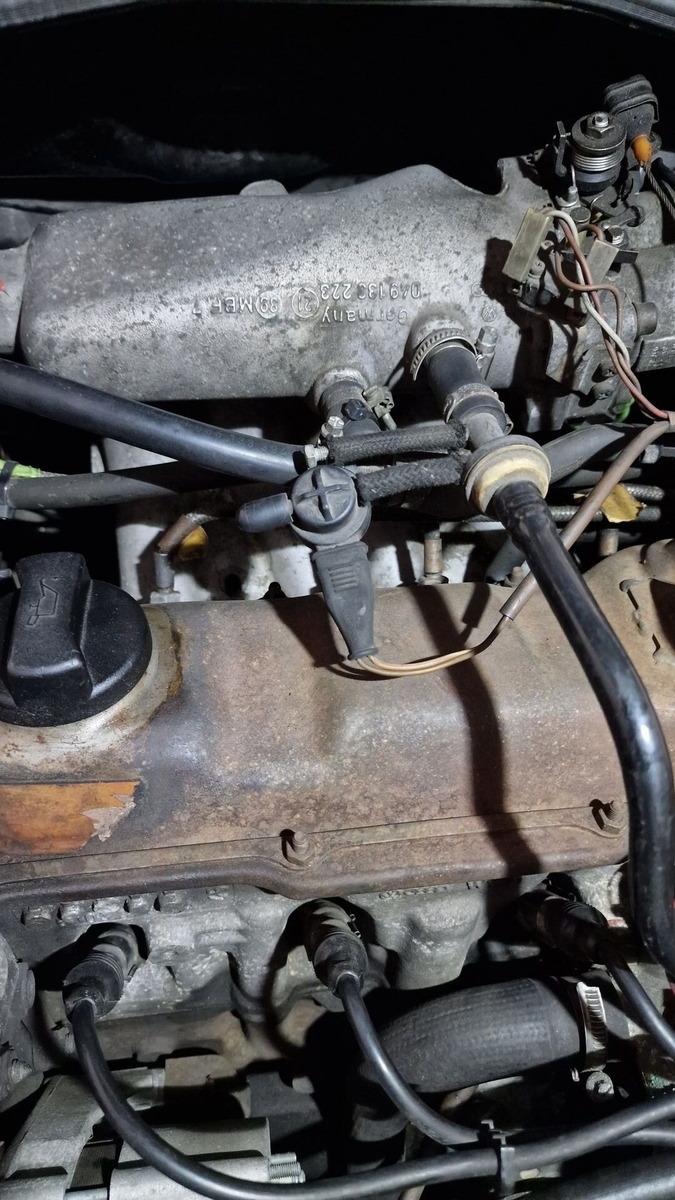

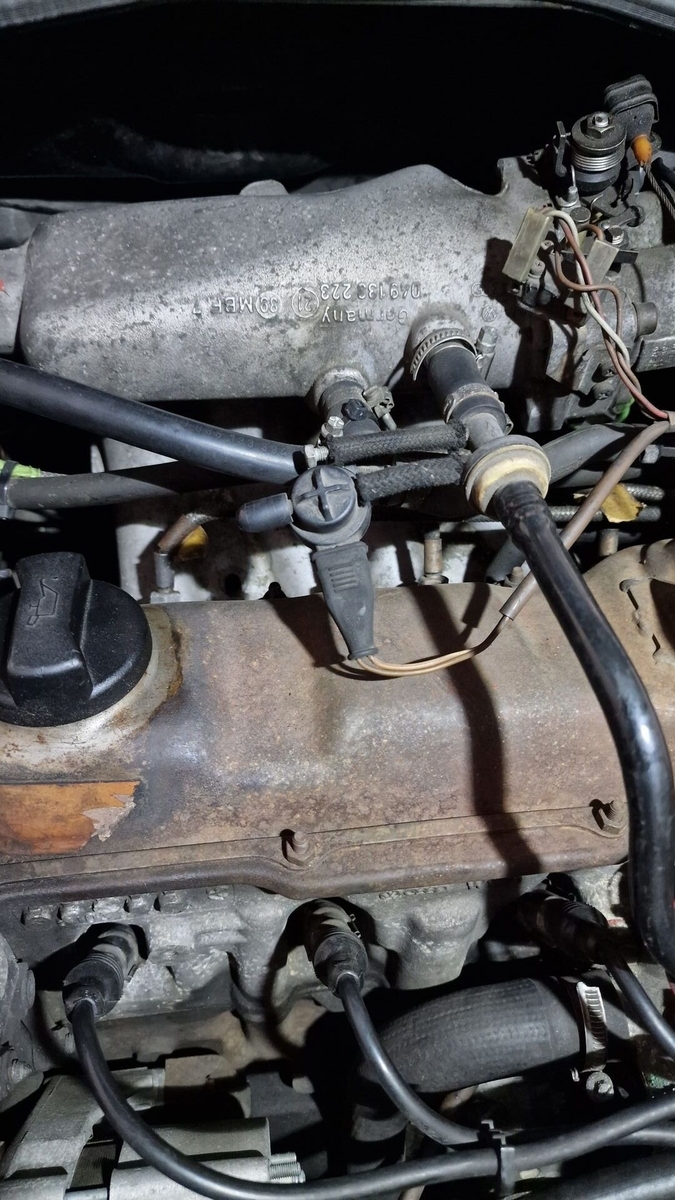

Es handelt sich um den Unterdruckschalter.
Da drüber ist ein schlauch und da steckt eine schraube drin der vorbesitzter hat hier alles gegeben an dem wagen.
hat einen mal ein bild wie es original sein soll
Ich weiß bis heute nicht ob das Bauteil richtig angeschlossen ist.
Denn stecker kann man drehen wie man will, der passt in beiden Richtungen.
Und was das für eine Funktion hat.
Im ersten Bild sind JPT ... Junior Power Timer .
Kann Dir da nur den Herth und Buss Katalog empfehlen. Und eine Passat Webseite hat da gute Erklärungen zu....
Und welche seite ist das ein link wäre hilfreich
Was für steckkontakte kommen in denn stecker vom steuergerät rein. Sind es auch die jpt
Das ist von mir so gewollt. Habe keine Kabel im Querschnitt 0,5 verwendet. Außer die geschirmten Kabel von Klopfsensor und Lambdasonde, hier habe ich die originalen Querschnitte beibehalten.
Was für ein motor hast du drin, ich gehe mal vom 2H aus und welches kabel kannst du mir empfehlen für die lamda sonde. Ich denke mal der jh hat keinen klopf sensor.
Wenn sich jemand verwirklichen möchte, hier die Übersicht der Kabel. Habe noch ausreichend Kabel für 2 weitere Kabelbäume. Bei Interesse an dem Material einfach PN an mich.
Hey laut deiner liste fangen die kabel bei 0.75mm² an laut dem schaltplan vom golf 1 cabrio sehe ich immer eine 0.5
als kabelquerschnitt. Hast du das mit absicht gewählt oder lese ich den schaltplan falsch
ich wollte im golf 1 cabrio MKB JH Bj88 denn Motor kabelbaum neu machen aber sämtliche Kabel die zum stecker gehen sind mit 0.5 angegeben. Das nächste wäre 1mm aber 0.75 sehe ich garnicht.
Hat das einen bestimmten grund.
Was für klemmen sind das eigentlich in den steckern die man braucht siehe Bild.
Ich muss denn Kabelbaum eh neu machen, vielleicht finde ich dann mehr heraus.
Danke hier erstmal.
Das weiß/rote wird zum Warmlaufregler oder Kaltstartventil gehen. Braun ist eigentlich immer Masse.
Nur bei dem weiß/gelben weiß ich grad nicht weiter. Aber so Lüsterklemmen lösen bei mir immer ein Behagen aus.
Die Lüster klemme ist egal die ist eh falsch.
Es geht nur um das rot weiße kabel. warmlauf regler ist ein anderer kabelstrang der ist auch angeschlossen sowie der zusatzluftschieber.

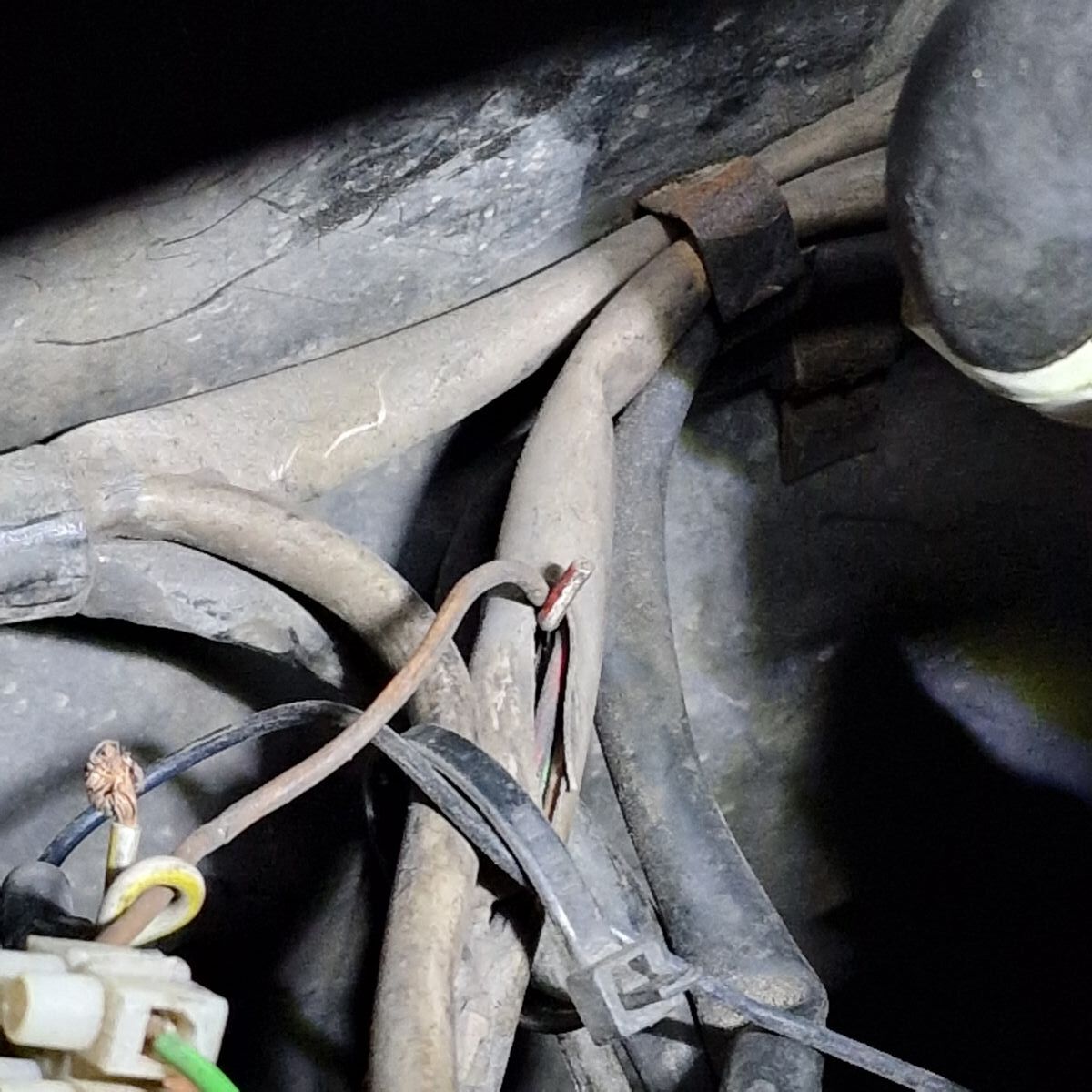

Ich habe heute ein kabel gefunden das ausieht als hätte es jemand mal abgeschnitten.
Das JHIS buch habe ich da, komme aber mit dem Schaltplan lesen noch nicht ganz zurecht, deswegen hier die Frage.
Also das Kabel ist weiß/rot und kommt aus dem strang der zum kaltstartventiel geht, daneben ist ein braunes kabel auch ab, aber an dem Kaltstartventiel sind die farben schwarz/rot und grün/weiß dran.
Dann gehen da kabel raus zum linken Dom leerlauf anhebungsventiel schwarz und braun.
also 6 kabel insgesammt, 4 belegt am kalstart ventiel und am leerlaufanhebungs ventiel.
Die anderen beiden, keine ahnung wofür die sein sollen.
